Выполнен в виде соединенных перемычек, снабженных зубцами пластин. Зажим имеет рукоятку, на одном из концов которой выполнено сквозное отверстие, в котором с помощью перемещения установлен Г-образный прижимной элемент. Перемычка имеет форму сегмента, по окружности которого выполнены сквозные отверстия, причем, рукоятка и перемычка расположены по одной оси и взаимно подпружинены. Пружина имеет Г-образный отводной конец, который взаимодействует своей полочкой с отверстиями перемычки.

ЗАЖИМ ЗАЗЕМЛЯЮЩИЙ

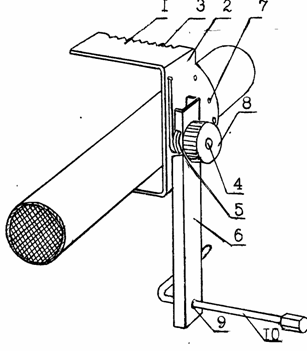

На пластинах имеются зубцы 3. На перемычке закреплена ось 4, на которой расположены пружина кручения 5 и рукоятка 6.

Одно плечо пружины зафиксировано на рукоятке, другое - в одном из отверстий 7, расположенных радиально по отношению к оси на перемычке. Сверху на ось накручена гайка 8, под которую зажимается подключаемый проводник.

На конце рукоятки расположено отверстие 9, в которое вставлен прижимной элемент 10 Г-образной формы, с возможностью свободного перемещения в продольном направлении и поворота в отверстии.

Для установки зажима на кабеле необходимо соединенные перемычкой пластины надеть на кабель, сместить прижимной элемент в продольном направлении вправо таким образом, чтобы он не мешал повороту рукоятки, повернуть рукоятку в направлении скручивания пружины, переместить прижимной элемент в продольном направлении так, чтобы он лег сверху на оболочку кабеля, затем развернуть прижимной элемент в отверстии на угол 90°.

Для снятия зажима необходимо повернуть прижимной элемент, вывести его из зацепления с кабелем, отвести в сторону действия пружины рукоятку и освободить кабель.
