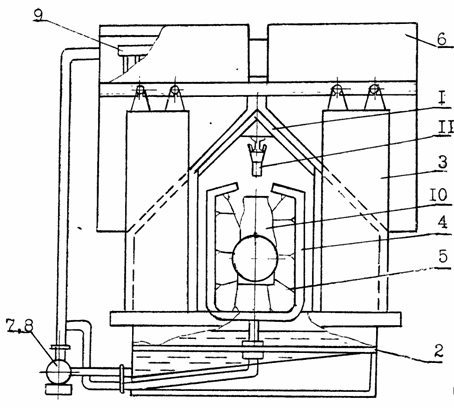

В нижней части каркаса 1 (см. рисунок) смонтирована ванна 2, днище которой выполнено с уклоном в сторону насосов и содержит переливное и сливное отверстия для слива рабочих растворов в канализацию. Со стороны транспортерных проемов каркас перекрывается механическими дверями 3. Внутри каркаса в зоне обработки установлен вращающийся гидрант 4 с распылителями 5. Подача рабочих растворов из верхних баков 6 к гидранту осуществляется нагнетающим насосом 7. Моющий раствор из нижней ванны подается в верхние баки отключающим насосом 8. Четыре верхних бака сообщаются между собой переливными окнами, которые выполнены на разных уровнях, в результате чего происходит самоочищение моющего раствора от грязи и масляных загрязнений.

УНИВЕРСАЛЬНАЯ МОЕЧНАЯ МАШИНА

Каркас и верхние баки имеют двойные стенки, пространство между которыми заполнено минеральной ватой. Моющие растворы разогреваются паром, который подается в нагревательные батареи 9, установленные в каждом из верхних баков.

Изделие 10, навешенное на подвеску 11 навесного конвейера, перемещается в зону обработки, образуемую каркасом. После остановки изделия в зоне обработки закрываются раздвижные двери, расположенные по торцам каркаса.

Включают нагнетающий и откачивающий насосы и гидрант, который, обходя изделие, обеспечивает его равномерный обмыв. Раствор, стекающий с изделия, возвращается в нижнюю ванну, откуда он снова откачивается насосом в верхний бак.

По истечении времени промывки отключаются насосы и включается подача сжатого воздуха в зону обработки изделия для его обдува. По истечении времени обдува выключается гидрант, включается вентиляция, и паровоздушная смесь отсасывается из зоны открытия дверей. Через одну минуту работы вентилятора открываются раздвижные механические двери, после чего подается звуковой сигнал, включается конвейер, и в зону обработки вводится следующее изделие.

Схема автоматизации предусматривает полуавтоматический режим работы машины с широким диапазоном регулирования технологического процесса.

Для обработки отдельных изделий по измененной технологии предусматривается возможность работы машины в наладочном режиме.
