Разработанный способ бурения с отбором керна заключается в том, что бурение колонковым снарядом осуществляется с периодическими отрывами от забоя. При этом образовавшийся керн выпадает из керноприемной трубы на забой, где разрушается при возобновлении бурения.

При резком росте механической скорости в трубы бросается шар, который включает кернорватель. После срабатывания кернорвателя колонковый снаряд поднимается на поверхность вместе с оторванным керном.

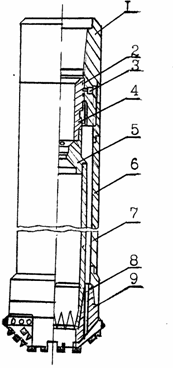

Колонковый снаряд состоит из корпуса 6 (см. рисунок), на который навинчены переводник 1 и коронка 9. В переводник вставлена втулка 4 с уплотнительными кольцами 2, застопоренная винтами 3. На втулку навинчен переходник 5, к которому приварена керноприемная труба 7. На нижний конец ее надет паукообразный кернорватель 8, входящий в гнездо коронки.

При бурении сплошным забоем промывочная жидкость проходит как через керноприемную трубу, так и по межтрубному пространству между корпусом и керноприемной трубой.

При бурении с отбором керна стальной шар, брошенный в бурильные трубы, перекрывает центральное отверстие в переходнике и промывочная жидкость поступает на забой по боковым отверстиям переходника, межтрубью и отверстиям в коронке.

КОЛОНКОВЫЙ СНАРЯД

По окончании долбления в бурильные трубы специальным устройством (без отрыва инструмента от забоя) вводится резиновый шар, который перекрывает боковые отверстия переходника. При повышении давления промывочной жидкости происходит срез винтов, и втулка вместе с керноприемной трубой перемещается вниз до открытия промывочных каналов в переводнике. При перемещении керноприемной трубы зубья кернорвателя, двигаясь по конической фаске гнезда коронки, заворачиваются, открывая и удерживая керн. Снаряд поднимается на поверхность, где извлекается отобранный керн. После замены винтов и кернорвателя снаряд готов к повторному спуску.

При необходимости парафинизации керна на забое центральное отверстие в переходнике закрывается заглушкой, а керноприемная труба заполняется парафином. При этом операция по сбросу стального шара исключается.
