Спираль гуммируют резиновой футеровкой, которую выполняют из набора футеровочных элементов-секторов. Габаритные и присоединительные размеры секторов футеровки для классификаторов типа КС-12 (15) и КС-20 (24) унифицированы.

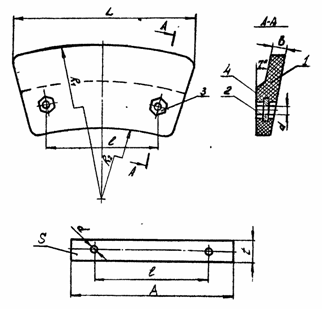

Унифицированный сектор представляет собой монолитную профильную резиновую пластину 1 (см. рисунок 1), с очертаниями кольцевого сектора, во внутренней части которого размещена металлическая полоса 2 с двумя отверстиями под крепежные болты. Для защиты головок крепежных болтов от износа на передней (рабочей) и противоположной плоскостях сектора в массиве резины предусмотрены шестигранные углубления 3 с выступающими в них опорными поверхностями в виде части крепежной полосы. Для повышения жесткости секторов в радиальном направлении, на тыльной (нерабочей) стороне сектора, предусмотрено клиновидное утолщение 4.

Рис. 1 СЕКТОР ФУТЕРОВКИ КЛАССИФИКАТОРА

Футеровка выполняется из эластичного материала, поэтому ее можно устанавливать как на правую, так и на левую спираль; винтовую поверхность плоские секторы приобретают после прикрепления к спирали.

Рис. 2 Схема крепления резиновых секторов

в два и более рядов

При интенсивном износе передней (рабочей) поверхности лопастей спирали рекомендуется футеровать их в несколько рядов. При установке второго и последующих рядов футеровки резиновые секторы разворачивают на 180°и закрепляют болтами. Допускается использование изношенных секторов (рис.2). Рассверловка отверстий на лопастях спирали производится по месту, в соответствии с межцентровым расстоянием между болтами.

В табл.1 и 2 приведены основные характеристики резиновых секторов и закладных планок.

Таблица 1

№№ п/п	Тип класси- фикатора	Обозначение чертежа сектора	Мас- са, кг	Размеры, мм
				r 1	r 2	l	l	b	d
1	КС-12 КС-15	М 449- 33СБ	0,95	773	658	235	105	25	17
2	КС-20 КС-24	М 449- 32СБ	2,4	1250	1100	415	194	28	17
3	Кс-30	М 449- 34СБ	3,32	1530	1295	398	250	28	22

Таблица 2

№№ п/п	Тип классифи- катора	Обозначение чертежа планки	Размеры, мм
			А	l	t	s	d
1	КС-12 КС-15	М449-33.01	180	105	30	5	17
2	КС-20 КС-24	М449-32.01	320	194	30	5	17
3	КС-30	М449-34.01	320	250	40	7	22
