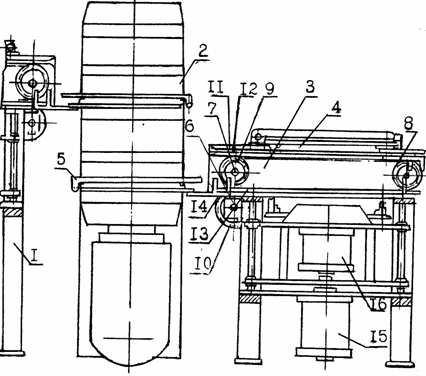

Перезарядчик состоит из рам 1 (см. рисунок), установленных с обеих сторон пресса2, механизма перемещения 3, пресс-форм 4 и 5. Механизм перемещения состоит из звездочек 6 и 7, замкнутых цепей 8 с тягами 9 и 10 для одновременного перемещения в горизонтальном направлении пресс-форм по направляющим 11, которые имеют пазы 12 и 13.

Перезарядчик работает следующим образом. В исходном положении пресс-форма 4 с заготовками находится в пазах 12 направляющей, а пресс-форма 5 с готовыми изделиями в этот момент находится в прессе. По команде с пульта управления включается механизм перемещения, то есть, начинают двигаться замкнутые цепи. Тяги входят в захваты 14, задвигая в пресс-форму 4 по пазам 12 направляющих для вулканизации, а пресс-форму 5 из пресса выдвигают в пазы 13 направляющих. Во время вулканизации пресс-формы 4 осуществляется перезарядка пресс-формы 5, для чего включается механизм подъема 15, который поднимает механизм разъема 16 и пресс-форму 5, фиксируя ее в том положении, в котором находится пресс-форма 4. В этом положении происходит перезарядка пресс-формы 5. После перезарядки пресс-формы включается механизм подъема, пресс-форма 5 опускается в паз 13 направляющей.

После окончания вулканизации изделий в пресс-форме 4 по команде с пульта управления пресс распрессовывается, и вновь включается механизм перемещения, извлекая из пресса пресс-форму 4 по пазу 12, одновременно пресс-форма 5 подается в пресс по пазам 13 для вулканизации изделий. Включая механизм подъема, механизм разъема поднимается к пресс-форме 4 и осуществляется ее перезарядка аналогично пресс-форме 5. После окончания вулканизации в пресс-форме 5 изделий цикл перезарядки пресса повторяется.

Перезарядчик прессов
