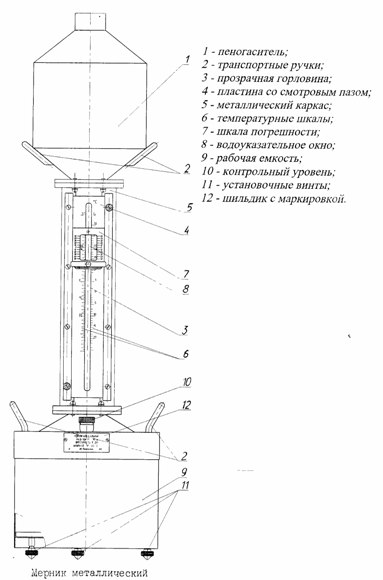

Состоит из пеногасителя 1 для приема рабочей жидкости непосредственно из топливораздаточной колонки, транспортных ручек 2 для удобства перемещения мерника и слива рабочей жидкости, стеклянной горловины 3 с температурными шкалами 6 для бензина и дизельного топлива, пластины со смотровым окном 4, металлического каркаса 5, подвижного визира рамки - нониуса со шкалой погрешности 7 (цена деления шкалы равна половине основной погрешности мерника; нониус имеет водоуказательное окно 3 для более точного и удобного считывания показаний прибора), емкости 9 контрольного уровня 10, установочных винтов 11, ампулы уровня и шильдика с маркировкой 12. Температурные шкалы имеют возможность перемещения вдоль оси горловины, что необходимо при тарировке и поверке мерника. После тарировки и поверки мерника температурные шкалы стопорятся винтами и пломбируются пломбами поверителя.

Принцип работы мерника типа М2Р-10-Ш-04 заключается в следующем: при поверке топливораздаточных колонок рабочая жидкость (светлые нефтепродукты) подается из пистолета колонки непосредственно в приемное отверстие пеногасителя мерника. Мерник предварительно смочен рабочей жидкостью. После успокоения верхнего уровня жидкости замеряют температуру рабочей жидкости и производится оценка погрешности объема жидкости по соответствующим отметкам на шкалах мерника. Совмещают нулевую отметку шкалы погрешности с отметкой замеренной температуры на соответствующей данной рабочей жидкости температурной шкале и производят оценку количества жидкости поданной в мерник.

Погрешность поверяемой меры считается допустимой, если нижний край мениска жидкости находится в водоуказательном окне нониуса.

Слив рабочей жидкости из мерника осуществляется через горловину пеногасителя. После слива жидкости сплошной струей выдерживают 1 минуту для слива капель.
