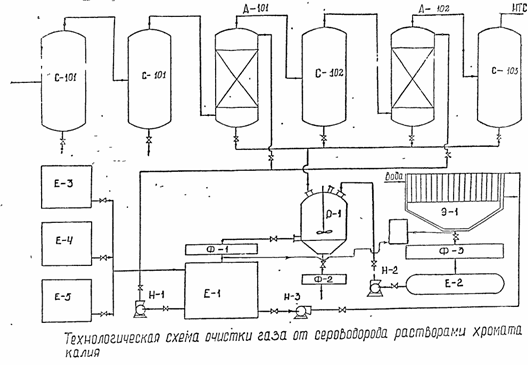

Природный газ из скважины поступает в сепараторы первичной очистки С-101 для отделения воды и механических примесей, затем очищается от сероводорода в абсорберах А-101 и А102.

Между ступенями очистки установлены сепараторы С-102 и С-103 для отделения отработанных растворов от газа. Очищенный газ направляется на низкотемпературную сепарацию.

Поглотительный раствор хромата подается в барботажные периодического действия абсорберы А-101 и А-102 насосом Н-1 из накопителя Е-1.

Емкости Е-2, Е-3, Е-4 предназначены для хранения растворов бихромата калия, соды и хлористого калия.

Отработанные растворы поступают в накопитель Е-5, откуда насосом Н-2 их перекачивают в электролизер Э-1. Затем насосом Н-3 подается в накопитель-отстойник Е-6, отстаивается и через фильтр сбрасывается.

Электролизер представляет собой металлическую конструкцию (2700 х 1190 х 1400 мм) с конусным днищем и водяной рубашкой (в днище имеется слив). Внутри электролизера прикреплена металлическая решетка, служащая для анодо-катодных блоков (аноды графитовые, катоды стальные).

Хорошая растворимость хроматов калия в воде позволяет работать с растворами высокой концентрации, что уменьшает количество циркулирующих в системе растворов.

Очистка газа протекает с образованием щелочи, поглощающей двуокись углерода. При этом образуется бикарбонат щелочного металла, обеспечивающий необходимые условия для очистки газа: рН растворов поддерживается на уровне 7,5 - 8,5, исключаются побочные реакции и кислотная коррозия оборудования.

Введение узла регенерации в схему установки позволяет замкнуть технологический цикл, сократить расход хроматов, снизить себестоимость процесса очистки газа.
