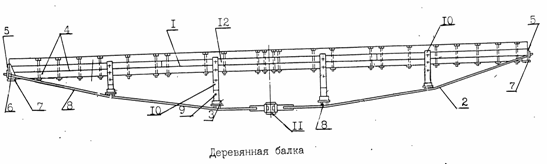

Деревянная балка состоит из сжатого пояса 1 (см. рисунок), предварительно напряженного пояса 2 в виде сдвоенного шпренгеля и стакана на шпренгеле 3. Сжатый пояс выполнен из отдельных деревянных брусьев 4. Стержни шпренгеля заарканены на торцевых пластинах 5, снабжены обоймой 6 и опорной пластиной 7. Стаканы шпренгеля установлены на дополнительном элементе 8, соединяющем ветви шпренгеля. В стакан помещена подпорка 9, упирающаяся в нижнюю грань сжатого пояса.

Деревянные элементы балки соединены между собой клеем или болтами 12. На гибкие ветви шпренгеля установлены распорки 9, верхний конец которых упирается в нижнюю грань сжатого пояса. Распорки соединены с накладными 10 болтами и производят требуемое натяжение шпренгеля вращением муфт 11. Распорки могут свободно перемещаться по нижней грани сжатого пояса, определяя расстояние между сжатым и растянутым поясами. В результате изгибающие моменты в верхнем поясе значительно уменьшаются, повышается несущая способность балки. Шарнирное соединение распорки со сжатым поясом предотвращает выпучивание сжатого пояса при натяжении шпренгеля.

Установка стаканов, в которые входят нижними концами распорки, на дополнительном элементе, размещенном на поперек ветвей шпренгеля, обеспечивает центровку и равномерное перераспределение нагрузок с верхнего пояса на нижний, а также устойчивое распределение узла.

В связи с простотой конструктивного решения этой балки ее изготовление не требует рабочих высокой квалификации.
