Инновации бизнесу. Установка для проверки электрических переключателей

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

63-027-00

Наименование проекта

Установка для проверки электрических переключателей

Назначение

Для определения наличия или отсутствия контакта в каждом положении лимба переключателей

Рекомендуемая область применения

Электротехника, энергетика, автоматика, телемеханика, техника связи

Описание

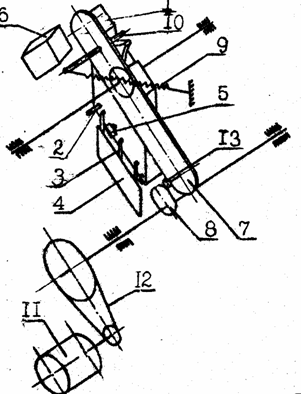

Проверяемый переключатель 1 ( см. рисунок) надевают на два штыря 2 и прижимают к подпружиненным контактам 3. Соответственно типу проверяемого переключателя устанавливают панель 4 с контактами 3.

Установка для проверки электрических переключателей

При нажатии переключателя на микропереключатель 5 электромагнит 6 обесточивает и отпускает рычаг 7, который посредством кулачка 8, пружины 9, пальца 10 производит поворот лимба переключателя. Электрическая схема установки фиксирует наличие или отсутствие контакта посредством световых сигналов.

Кулачок 8 получает вращение от электродвигателя 11 через ременную передачу 12. После завершения цикла проверки переключателя электросхема установки выдает команду на подачу напряжения к электромагниту, рычаг притягивается к электромагниту, ролик 13 не контактирует с кулачком 8, т.е. установка находится в исходном положении. Проверяемый переключатель снимается со штырей, и цикл повторяется.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Производительность труда увеличилась в два раза, улучшилось качество проверки переключателей

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

11.02.2000
