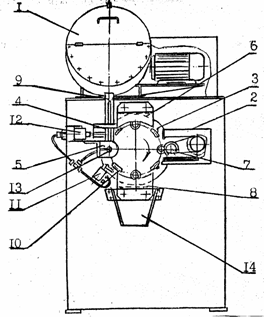

Состоит из следующих узлов: бункера 1 (см. рисунок) с ориентирующим устройством, привода 2 поворотного стола 3, отсекателя поштучной выдачи заготовок 4, устройства 5 автоматического надевания заготовок на оправки поворотного стола, прикаточного устройства 6 заготовок на оправке по базовой поверхности, режущей головки 7, устройства 8 для автоматического съема готовых деталей с оправок поворотного стола.

Работает автомат следующим образом. Сначала включаются приводы ориентатора бункера, поворотного стола и режущей головки. Для обработки заготовки засыпают в бункер, после ориентации они попадают в накопительный лоток 9. При вращении стола упор 10 воздействует на путевой пневмораспределитель 11, который дает команду на срабатывания пневмоцилиндров 12 и 13.

При срабатывании пневмоцилиндра 12 отсекается одна заготовка от общего потока. Под силой собственной массы она попадает в зону подачи ее на оправку поворотного стола. При воздействии следующего упора на воздухораспределитель пневмоцилиндры вторично срабатывают одновременно, в результате чего первая заготовка надевается на оправку стола, а следующая отсекается от общего потока. Затем цикл повторяется.

Автомат для обрезки торцов тормозных манжет

При непрерывном вращении стола одетая наперекос заготовка прикатывается по базирующей поверхности на прикаточном устройстве. При подходе оправки с заготовкой к режущей головке она автоматически раскручивается до 5300 об/мин, и заготовка взаимодействует с постоянно вращающимися дисковыми ножницами.

Таким образом срезается необходимый припуск.

После подрезки обработанная деталь переносится на устройство 8, где она автоматически снимается с оправки и по лотку 14 попадает в тару.
