Номер

63-022-00

Наименование проекта

Новая конструкция опорно-поворотного круга грузоподъемного механизма

Назначение

Для увеличения долговечности опорно-поворотного круга

Рекомендуемая область применения

Автомобильные краны типа КС

Описание

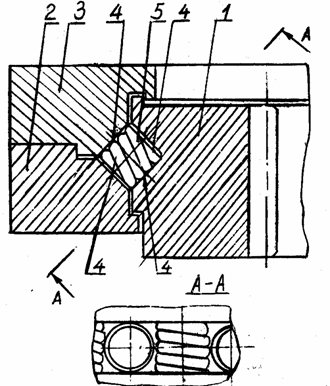

Состоит из неповоротного кольца 1 (см. рисунок), поворотных колец 2 и 3, между которыми по беговым дорожкам 4 перемещаются ролики 5 с рабочей тороидально-винтовой поверхностью. В процессе работы опорно-винтового круга ролики, перекатываясь, постоянно меняют точки контакта между собой по высоте ролика, обеспечивая многоточечный контакт с дорожкой качения.

Новая конструкция опорно-поворотного круга грузоподъемного механизма

Преимущества перед известными аналогами

Тела качения выполнены с рабочей тороидально-винтовой поверхностью взамен расположенных крестообразно относительно друг друга, обеспечивая равномерное распределение нагрузки по всей длине ролика

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Использование поворотно-опорного круга новой конструкции увеличивает срок службы грузоподъемных механизмов в 2-2.5 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

03.02.2000
