В основе работы устройства лежит эффект разбавления, возможность образования буферных растворов в воде. Состоит из 3-х основных частей: пробоотборника, смесителя, проточного датчика.

Пробоотборник представляет собой крестовину, устанавливаемую непосредственно на трубопроводе плава с помощью боковых фланцев. К нижнему фланцу подсоединяют смеситель, а к верхнему - устройство для периодической прочистки заборного отверстия ( с ручным или пневматическим приводом, действующим по специальной временной программе).

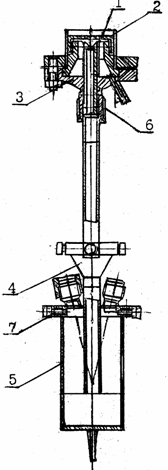

Устройство для разбавления и измерения рН плава солей

Проточный датчик представляет собой стакан 5 со сливным штуцером.

В стакане имеются переливное отверстие и сливная трубка. В крышку 4 через штуцеры вставлены электроды рН-метра.

Диаметры заборного отверстия, кольцевой щели, а также глубина посадки заборной головки подобраны так, чтобы обеспечивалось непрерывное поступление плава с водой в смесительную камеру с регулирующей втулкой 6.

Устройство работает следующим образом. В корпус смесителя 3 из специального напорного бачка с переливом подается вода с температурой 30-40°С под давлением 0,02-0,03 Мпа. Вода, проходя через коническую щель, подсасывает из заборного отверстия плав и поступает в смесительную колонку, где происходит перемешивание и охлаждение плава. В воронке крышки 4 осуществляется окончательное перемешивание разбавленного плава и его дегазация.

Экоцентричное расположение осей воронки и стакана проточного датчика исключает возможность образования застойных зон и, следовательно, предотвращает кристаллизацию плава на стенках датчика.

Стакан 5 датчика прикреплен к крышке 4 винтами 7 и при необходимости чистки электродов, промывки быстро снимается.

Для предотвращения кристаллизации плава под заборной головкой предусмотрена теплоизоляционная фторопластовая прокладкаi, способствующая уменьшениюотвода тепла и снижению температуры неразбавленного плава в заборном отверстии. Постоянно омывая заборную головку снаружи и разбавляя плав, поступающая вода исключает кристаллизацию плава в щели и смесительной колонке.
