ИННОВАЦИИ БИЗНЕСУ

Номер

63-017-00

Наименование проекта

Направленное электромагнитное реле с памятью

Назначение

Для использования в схемах релейной защиты систем электроснабжения

Рекомендуемая область применения

Электрические станции и подстанции

Описание

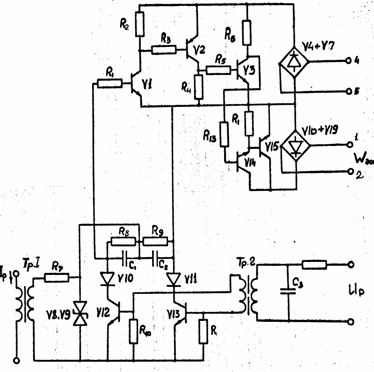

Состоит из фазочувствительной схемы на полупроводникахv иv , трансформатора Трi, контура памяти Тр2С3и двух ключевых элементов на полупроводникахv - v иv - v . Ключевые элементы своими входами 4 и 5, 1 и 2 замыкаются на обмотку ферромагнитного шунта и тормозную обмотку электромагнитного реле с торможением. Использование реле с ферромагнитным шунтом позволяет исключить влияние апериодической составляющей на работу реле максимального тока, а наличие дополнительной обмотки на основном магнитопроводе позволяет получить большие кратности работы блокировки реле.

Реле размещается в стандартном корпусе реле РТ-40 с крышкой повышенного габарита.

Направленное электромагнитное реле с памятью

Преимущества перед известными аналогами

Одновременное выполнение функций реле тока и направления мощности, отсутствие мертвой зоны за счет использования контура памяти, уменьшение влияния апериодической составляющей тока, отсутствие самохода по напряжению и току

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Уменьшение потребляемой мощности цепей напряжения и тока, улучшены эксплутационные характеристики релейной защиты

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

27.01.2000
