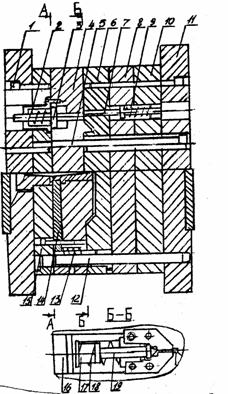

Одноместная пресс-форма состоит из следующих основных деталей: неподвижной 1 (см. рисунок) и подвижной 2 плит; промежуточных плит 8, 10; плиты-матрицы 6, плиты-пуансона 4, отрывной плиты 14, тяги 5, толкателей 3, 7, колонки 12, знаков 19, клина 16, специальной гайки 17, пружин 2, 9, 13, 18.

После смыкания пресс-формы, впрыска прессматериала и выдержки под давлением начинается раскрытие пресс-формы по плоскости А-А. Вместе с подвижной частью пресс-формы отходят плита-пуансон 4, отрывная плита 14 до упора в буртик тяги 5. В это время происходит автоматический вывод знаков 19, формующих боковые отверстия.

Клин 16, прикрепленный к неподвижной плите 1, освобождает поджатую пружину 18, которая, воздействуя на специальную гайку 17, выводит знак 19 из матрицы.

Затем происходит раскрытие пресс-формы по плоскости Б-Б, при этом микролитник отрывается от изделия. Под действием пружины 13 отрывная плита 14 сбрасывает литник в промежуток между плитами 4, 15. Обратный толкатель 3 удерживает толкатель 7 в первоначальном положении до выхода изделия из матрицы и вывода знаков 19, формующих боковые отверстия, после чего срабатывают пружины 9 и толкателями 7 изделие снимается с пуансона.

Пресс-форма с микролитниками и автоматическим выводом боковых знаков
