Описание к ИЛn61-040-00

Для регулирования уровня конденсата в подогревателях высокого и низкого давления регенеративной системы турбин на Ново-Рязанской ТЭЦ изготовлены и применены новые клапаны. Для изготовления таких клапанов был использован двухседельный корпус.

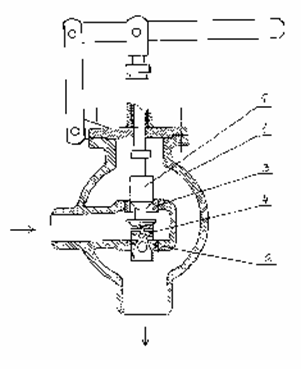

В корпусе такого клапана расположены седла:нижнее и верхнее, в которых находится регулирующий золотник 1 (см.рисунок) В нижнем седле клапана расположена цилиндрическая часть регулирующего золотника с внутренней конической полостью 2, стенки которого имеют диаметрально-противоположные отверстия. 3.

В верхней седле 4 находится перегрузочный дросселирующий элемент 5.

При нормальных режимах работы оборудования регулируемая среда истекает через регулирующую часть золотника. Через перегрузочный элемент в этом случае среда не проходит.

При необходимости резко увеличить расход среды через клапан, например, при разрыве трубок подогревателя высокого давления золотник клапана с помощью автоматического привода поднимается. При этом увеличивается расход среды через регулирующий элемент. В то же время цилиндрическая часть перегрузочного элемента поднимается, образуя кольцевое отверстие, через которое и обеспечивается поток значительного количества регулируемой среды.

Таким образом, клапан, изготовленный на основе двухседельного корпуса, обеспечивает точное и плавное регулирование среды при нормальных режимах, а также возможность значительного ее сброса при технологических нарушениях режима работы оборудования.
