Описание к ИЛn 61-036-00

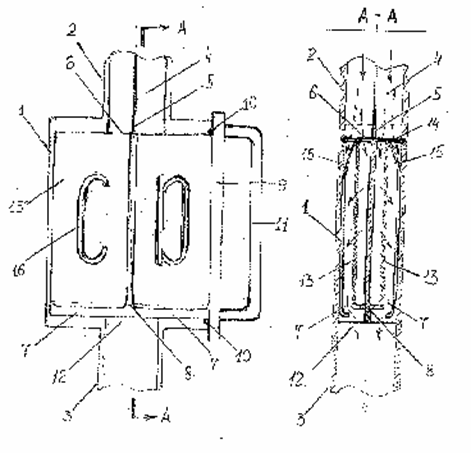

Индикатор мастита содержит прозрачный корпус 1 (см.рисунок) с входным 2 и выходным 3 патрубками. Во входном патрубке установлен делитель потока 4, который выполнен в виде нескольких, например, четырех перегородок 5, которые образуют входные каналы, соединенные через входные окна 6 с параллельными полостями 7, число их равно также 4-м, поскольку они образованы соответствующим числом перегородок 8, установленных на раме 9.

Рама герметично устанавливается в корпус на уплотнителях 10 и снабжена ручкой 11. Выходные окна 12 параллельных полостей соединяются с выходным патрубком.

В каждой отдельной полости расположена сетка 13 с отверстиями различной величины между перегородками и стенками корпуса. Рама снабжена направляющими 14, на которых закреплены перепускные клапаны 15, выполненные в виде упругой пластины с маркировочным индексом 16, например, А, В, С, Д, нанесенным на наружной плоскости пластины клапана, которая прижата к прозрачной стенке корпуса. Входной и выходной патрубки устанавливают в разрыв шланга молокопровода и располагают таким образом, чтобы входной патрубок был направлен вертикально вверх, а выходной - вертикально вниз.

Индикатор мастита работает следующим образом.

При включении доильного аппарата поток молока поступает по шлангу во входной патрубок, где делится на четыре равные части перегородками. Молоко, содержащее в себе различные фракции экссудата, заполняет промежутки полостей между перегородками и сетками с отверстиями различной величины. Молоко фильтруется сетками и поступает в промежутки полостей между сетками и упругими пластинами клапана, которые прижаты к прозрачным стенкам корпуса, через них видны индексы А, В, С, Д. Затем через выходные окна молоко поступает в выходной патрубок.

Если молоко не содержит фракций экссудата, то ни одна из сеток не покроется отложениями и не увеличит динамического сопротивления потоку молока, протекающего через полости. Перепускные клапаны сохраняют исходное положение, при котором видны индексы А. В, С, Д.

Если молоко содержит очень мелкие фракции серозного мастита, они покроют отложениями только сетку с самыми маленькими отверстиями, расположенную в полости с клапаном, пластина которого маркирована индексом А, и не задержатся другими сетками, у которых отверстия больше и которые рассчитаны на фильтрацию гнойных фракций большей величины и относящиеся к другим видам мастита. Динамическое сопротивление потоку молока через полость с засоренным фильтром увеличивается, что оказывается достаточным для преодоления упругой силы пружины пластины клапана с индексом А. Последний отжимается потоком молока от прозрачной стенки корпуса и индекс А становится не виден. Прекращение визуальной индикации индекса А соответствует обнаружению серозного мастита.

В случае, если молоко содержит более крупные фракции - фракции фибринозного мастита, отложениями покрываются уже две сетки, расположенные в полостях с клапанами, пластины которых маркированы индексами А и В, и не задерживаются сетками с более крупными отверстиями, расположенными в полостях с клапанами, пластины которых маркированы индексами С и Д. Пластины клапанов, маркированные индексами А и В, отжимаются от стенок корпуса и индексы становятся невидимыми, так как закрываются потоком молока. Прекращение визуальной индикации этих индексов соответствует обнаружению фибринозного мастита.

В случае, если молоко содержит еще более крупные фракции катарального мастита, то отложениями покрываются уже три сетки, расположенные в полостях с клапанами, пластины которых маркированы индексами А, В и С, и не задерживается сеткой с более крупными отверстиями, расположенной в полостях с клапаном, маркированным индексом Д. Пластины клапанов, маркированные индексами А, В и С, отжимаются от стенок корпуса и индексы становятся невидимыми, так как закрываются потоком молока. Прекращение визуальной индикации индексов А, В и С соотвтствует обнаружению катарального мастита.
