Описание к ИЛn61-035-00

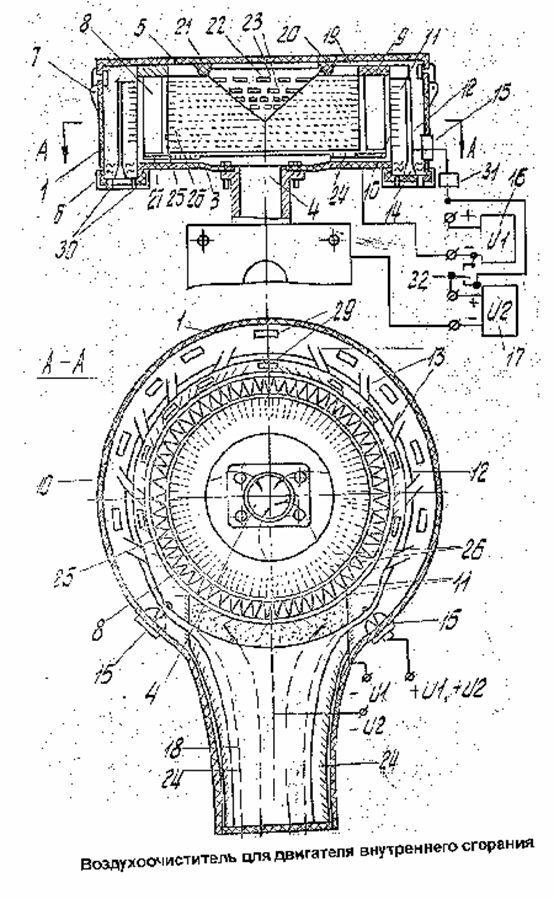

Воздухоочиститель состоит из цилиндрического корпуса 1 (см.рисунок), имеющего входной радиальный патрубок 2, днище 3 с осевым выходным патрубком 4, верхнюю 5 и нижнюю 6 крышки. Верхняя крышка закрепляется на корпусе посредством пружинящих защелок 7. Внутри корпуса установлен кольцевой фильтрующий элемент 8 с упругой прокладкой 9. Вокруг фильтрующего элемента расположен отрицательный электрод 10, выполненный в форме кольца и изготовленный из токопроводящего ворсистого материала, например из волокнистого углеграфита, ворсистые окончания которого расположены с наружной стороны и образуют множество токопроводящих игл 11.

Между корпусом и отрицательным электродом находится положительный электрод 12, выполненный в виде С-образной пластины и снабженный сепарационными окнами 13. Положительный электрод закреплен на изоляторах 14 и соединен через клемму изоляторов 15 с положительной клеммой+u1 первого 16+u2 второгоисточника тока 17. Положительный электрод также соединен с седлообразной пластиной 18, которая установлена внутри входного патрубка вдоль его оси и проводником 19 соединяется с контактным кольцом 20, установленным на верхней крышке. Верхняя крышка изготовлена из электроизоляционного материала и снабжена выступами 21 разъемного соединения, например, байонетного разъема.

Внутри выступов байонетного разъема установлен второй положительный электрод, выполненный из токопроводящего материала в форме полого конуса 22 с перфорациями 23 в средней части. Этот электрод контактирует с токопроводящим контактным кольцом 20. На стенках входного патрубка вокруг седлообразной пластины расположен дополнительный отрицательный электрод 24 из токопроводящего ворсистого мелковолокнистого материала, а на внутренней поверхности кольцевого фильтрующего элемента установлен второй отрицательный электрод 25 из токопроводящего ворсистого мелковолокнистого материала, иглы 26 которого направлены к центру фильтрующего элемента.

Отрицательный электрод, дополнительный отрицательный электрод и второй отрицательный электрод соединяются между собой шайбой 27, которая расположена под фильтрующим элементом и прижимается к указанным отрицательным электродам за счет упругих сил прокладки, находящейся между верхней крышкой и фильтрующим элементом. Шайба 27 выполнена из токопроводящего материала и снабжена проводником 28, подключенным к отрицательной клемме-u1 первого источника тока. Отрицательная клеммаu2 второго источника тока подключена к массе двигателя, причем напряжение второго источника тока выше напряжения первого источника тока, а цилиндрический корпус воздухоочистителя с днищем и верхняя крышка выполнены из электроизоляционного материала.

В днище и в нижней крышке имеются перфорационные окна 29 и 30, которые при работе воздухоочистителя не перекрывают друг друга. В общей цепи источников тока установлено реле тока 31, контакты 32 которого коммутируют параллельное или последовательное включение источников тока к электродам воздухоочистителя.
