Описание к ИЛn61-026-00

Ботвоудаляющее устройство комбинированного типа состоит из грабельно-пальчатого механизма с ботвотеребящим валиком и продольной пальчиковой горки. Это устройство выполнено в виде отдельного модуля.

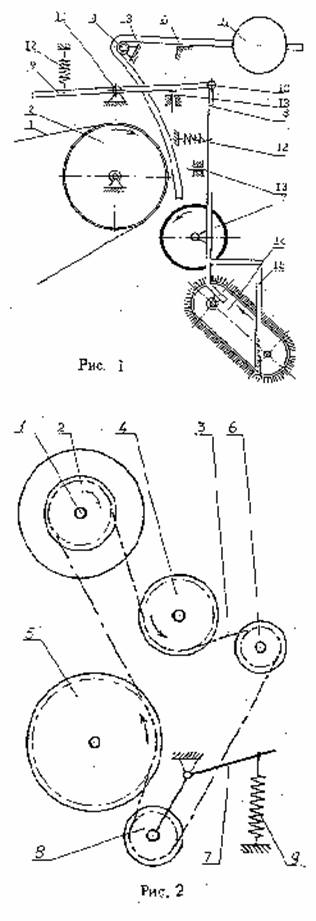

Рама модуля смонтирована за приводным барабаном основного элеватора 1 (рис.1) картофелеуборочной машины. В состав устройства входят расположенные в ряд ботвонаправляющие пальцы 3 с грузами 5, качающиеся на оси 4, упор 6 для ограничения хода. Под концами пальцев находится ботвотеребящий валик 7, смонтированный на вертикальной тяге 8, которая с помощью шарнира 10 соединена с горизонтальной тягой 9. Для прижатия валика к элеватору служат регулируемые пружины 12, ход тяг ограничивается регулируемыми винтовыми стопорами 13. На тяге с помощью кронштейнов 15 закреплена продольная горка 14.

Устройство работает следующим образом. Приводной барабан 2 подает находящийся на полотне элеватора ворох, состоящий из свободных клубней, клубней с остатками ботвы, камней, почвы, ботвы. Они задерживаются пальцами и направляются к ботвотеребящему валику, затягиваются в зазор между полотном элеватора и валиком и удаляются из машины. При этом происходит отрыв клубней от остатков (столонов). Свободные клубни, камни, почвенные комки и мелкие растительные остатки, проходя в зазоры между пальцами, попадают на полотно противоточной продольной горки, где также выделяется часть почвы и растительных остатков. Сход с горки поступает на последующие рабочие органы картофелеуборочной машины.

Если в ворохе встречаются крупные комья, клубни, размеры которых превышают зазоры между пальцами, то последние поворачиваются вокруг оси, компонент проходит пальцевую решетку и пальцы возвращаются в исходное положение к упору за счет грузов.

В случае, если растительные остатки поступают в виде смотанного кома, то при протаскивании в зазор между барабаном и валиком последний отклоняется от положения равновесия на шарнире 10 и оси 11. При этом пружины обеспечивают необходимое поджатие валика к материалу и возвращению его в исходное положение.

Ботвоудаляющее устройство имеет следующие технологические регулировки:

величина зазора между ботвонаправляющими пальцами регулируется перемещением их по оси;

сила прижатия пальцев к барабану регулируется перемещением грузов;

место контакта валика с барабаном регулируется изменением высоты винтовых стопоров;

сила прижатия валика к барабану регулируется изменением длин пружин;

наклон пальчатой горки регулируется изменением места крепления ее на кронштейне.

Привод всех элементов устройства осуществляется от вала приводного барабана элеватора.

Схема привода барабана представлена на рис.2, на ведущем валу 1 барабана смонтирована звездочка 2. С этой звездочки вращение передается цепью 3 на приводные звездочки ботвотеребящего валика 4 и противоточной продольной горки 5. Звездочка 6 обеспечивает необходимый угол обхвата цепью звездочки 4, а закрепленная на двуплечем рычаге 7 звездочка 8 создает необходимый угол обхвата звездочки 5 и натяжение цепи 3 при перемещениях ботвотеребящего валика. Предварительное натяжение цепи регулируется изменением длины пружины 9.

Такой привод не только прост по своей конструкции, но и имеет небольшие габаритные размеры по сравнению с приводами, состоящими из конических редукторов и телескопических карданных валов.
