Описание к ИЛn 61-013-00

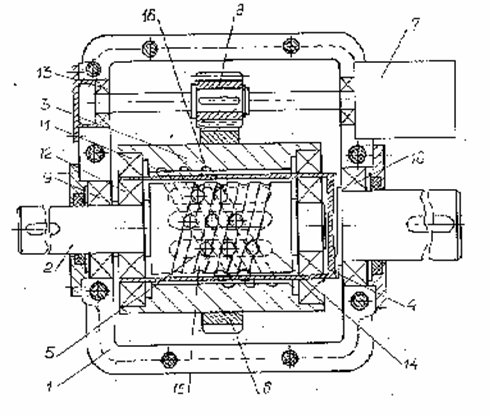

Шариковый цилиндрический вариатор состоит из корпуса 1 (см.рисунок), в котором размещены ведущий вал 2, установленный на подшипниках 9 и 10;наружной обоймы 3;сепаратора 4, установленного между валом 2 и обоймой 3 посредством подшипников 11 и 12;зубчатого венца 6, надетого на обойму, привода 7, укрепленного на заднем торце корпуса с шестерней 8, связанной с зубчатым венцом. На наружной поверхности вала и на внутренней поверхности обоймы выполнены замкнутые пазы в форме эллипса с разными размерами большой оси. В сепараторе имеются продольные сквозные пазы 14, в которых размещены шарики 5, одновременно находящиеся в контакте с эллипсными канавками 15 и 16 на валу и обойме. Канавки (пазы) на валу и обойме изготовлены с одинаковым шагом.

Вариатор работает следующим образом. Вращающий момент подводится к ведущему валу, затем с помощью шариков, которые взаимодействуют с замкнутыми пазами 15 и 16 соответственно вала и обоймы, вращающий момент передается на сепаратор - ведомый вал. Включением привода, увеличивающего или уменьшающего частоту вращения наружной обоймы или удерживающим ее в одном положении, достигается изменение вращающего момента на сепараторе - ведомом валу.
