Описание к ИЛn 61-008-00

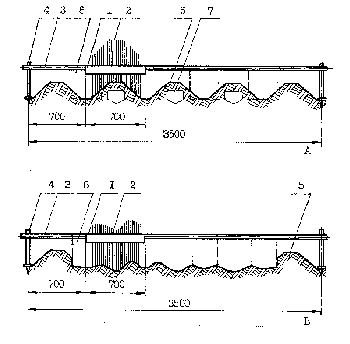

Штыревой профилометр включает в себя рамку профилометра 1 (см.рисунок), опускаемые штыри 2, установочную штангу 3, базы 4 для установки.

Определение профиля подкапываемой грядки производится до (А) и после (В) прохода картофелеуборочной машины по убираемым грядкам. Базы установки профилометра выбираются таким образом, чтобы они не мешали проходу техники при выполнении технологического процесса уборки.

Технологический процесс, связанный с подкапыванием грядок 5 лемехами 7 картофелеуборочной техники, сопровождается проходом колес или гусениц трактора и опорных колес картофелеуборочной машины 6. Профилометр, используемый для определения количества подкопанной массы, может быть на один или несколько рядков подкапывания в пределах рабочей ширины захвата машины. Первое измерение проводят профилометром перед проходом комбайна, причем заостренные концы штырей подняты. Длина штырей составляет 400-450 мм. По их верхним точкам выставляется верхняя граница грядки. Непосредственно перед проходом на заданном технологическом режиме картофелеуборочной машины штанга снимается с установочных баз и повторное измерение производят после уборки клубней, причем штыри профилометра поворачиваются острыми концами вниз и под действием собственного веса входят в рыхлую почву до неподкопанного слоя. При этом достигается нижняя граница подкапывания.
