Описание к ИЛn61-006-00

Стационарный подъемник ПС-600 используется для переработки тарно-штучных грузов в складских помещениях высотой 9,6 м и с сеткой колонн размерами 18х6 м.

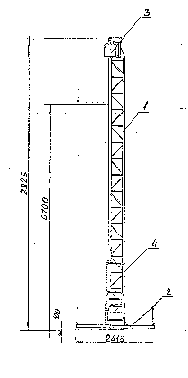

Несущим элементом подъемника является колонна 1 (см.рисунок), представляющая собой пространственную сварную металлическую конструкцию. По вертикальным направляющим колонны на четырех роликах перемещается подъемная платформа 2, имеющая две грузовые площадки, на которые устанавливаются тележки с грузом. Передвижение платформы осуществляется с помощью привода подъема 3, представляющего собой электроталь, закрепленную в верхней части колонны.

Колонна подъемника крепится к полу анкерными болтами. Для большей устойчивости колонну необходимо закрепить в средней или верхней ее части к стеллажу. Кабина крепится с помощью сварки к несущим уголкам подъемной платформы.

Для обеспечения безопасной работы оператора подъемная платформа оснащена ловителями, удерживающими ее от падения при обрыве каната электротали.

Управление перемещением грузовой платформы производится оператором с пульта управления, расположенного на переднем торце кабины.

Подъемник оснащен блокировкой дверцы кабины.

Стационарный подъемник работает следующим образом. Загруженная тележка массой брутто 300 кг закатывается на грузовую площадку подъемника. Таким же образом загружается вторая грузовая площадка подъемника. Оператор, находясь в кабине, включает привод и поднимает грузовую платформу до уровня второго или третьего яруса стеллажа. Далее тележки с грузом скатываются с грузовой платформы подъемника для дальнейшего транспортирования груза в требуемое место склада.
