Важнейшей проблемой при проектировании и эксплуатации систем холодного водоснабжения является экономия энергии и воды при условии бесперебойной подачи воды потребителям. Необходимые параметры систем водоснабжения (давление и расход) задаются соответствующими насосами и регуляторами. Насосы холодного водоснабжения рассчитываются на минимальный напор в городской сети, максимальный расход и наибольшую высоту подключенных зданий. В большую часть суток насосы создают излишний напор. Перерасход энергии при этом может составлять от 15 до 40%, одновременно излишний напор приводит к перерасходу водопроводной воды на 10 -20%. Применение регулируемых электроприводов позволит сократить расход электроэнергии и воды.

Функциональная схема типовой повысительной станции холодного водоснабжения приведена на рис. 1. На станции установлены два одинаковых насоса 3, из которых в непрерывной работе находится один. Второй насос является резервным. В общей магистрали на входе и на выходе установлены электроконтактные манометры типа ДМ 2010cr. Давление на входе магистрали находится в пределах 0,2 - 0, 5 атм., что обеспечивает отключение насосов при нарушениях водоснабжения. Пороги нижнего и верхнего уровня давления в выходной магистрали устанавливаются с разбегом в пределах 20 -30% задаваемого давления, что обеспечивает поддержание средней производительности насосов в процессе эксплуатации.

Система оборудована задвижками 2 и обратными клапанами 4. Гидравлическая система позволяет без нарушения бесперебойности водоснабжения потребителей осуществлять ремонт и профилактическое обслуживание входящего в нее оборудования.

Функциональная схема блока автоматического регулирования приведена на рис. 2. Сигнализирующая часть электроконтактных манометровspимеет три модификации с размыкающими (замыкающими) нижним и верхним контактами. В зависимости от используемой модификации с помощью комбинационной логики ДС дешифруется требуемое состояние двигателя насоса "включено/выключено". Защита насосов от снижения во входной магистрали осуществляется устройствомsp-ДД. Защита двигателей от обрыва фазы питающего напряжения осуществляется с помощью реле напряжения нулевой последовательности. Логические сигналы с выхода дешифратора, реле напряжения нулевой последовательности и устройства слежения за давлением воды во входной магистрали перемножаются логической схемой ДД ₂. Для усиления импульсов перед подачей в цепь управляющих электродов семистров трехфазного переключателя ТКЕ используются формирователиv ₁ - v ₃. Разделение каналов теристорного переключателя осуществляется с помощью оптопар. Переключатель К используется для пожаротушения, его замыкание блокирует систему регулирования и переводит насосы в режим максимальной производительности. Контакт переключателя К может быть совмещен с автоматической системой пожаротушения здания.

Блок авоматического регулирования использует двухуровневый режим работы и позволяет поддерживать среднюю производительность насосов, работающих на "инерционный объект" (большие резервуары, холодное водоснабжение жилых зданий и т. п.). Подача воды потребителям осуществляется в режиме слежения за водопотреблением без существенных перерегулирований.

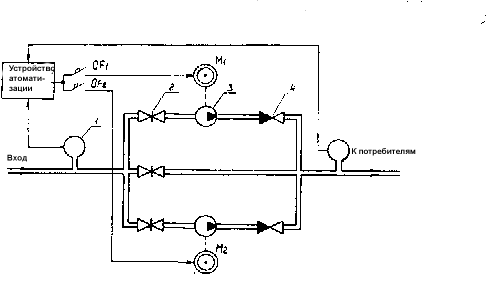

Рис. 1 Функциональная схема повысительной станции

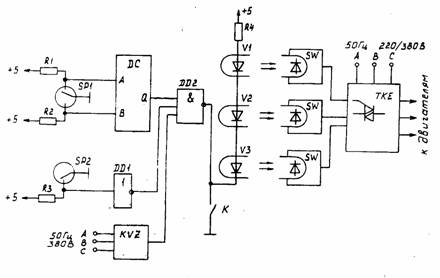

Рис. 2 Функциональная схема автоматического регулирования.
