Результат выполнения технологической разработки.

На рис.1 показано устройство, реализующее предлагаемый способ.

Емкостный преобразователь (рис.1) содержит контрэлектрод 1 с диэлектрической пленкой П, второй электрод 2, в качестве которого используется образец. Оба электрода подключены к источнику поляризующего напряжения 3, генератору электрических сигналов 4 и устройству выделения колебаний контрэлектрода 5. Устройство выделения колебаний соединено обратной связью с источником поляризующего напряжения. В качестве источника поляризующего напряжения 3 может быть использован любой стандартный выпрямитель с внешним управлением (например, Б5-50) с достаточным выходным напряжением.

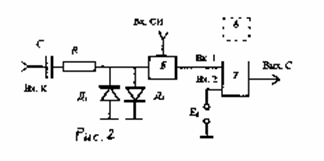

В качестве генератора 4, в режиме излучения, используется генератор, предназначенный для возбуждения ультразвуковых колебаний в образце 2. В режиме приема можно использовать в качестве генератора, например, генератор типа Г5-63. Возможная схема реализации устройства выделения колебаний 5 показана на рис.2. Устройство состоит из входной цепи, организованной элементами С,r, Д ₁, Д ₂, служащей для предотвращения от перегрузок, устройства выборки хранения 6 (УВХ), выполненного, например, на базе микросхемы 1100СК2, дифференциального усилителя 7, выполненного, например, на базе микросхемы 0544УД1. В процессе контроля и настройки чувствительности к устройству подключается осциллограф 8 типа С1-99.
