Номер 54-026-00 |
|
Наименование проекта Метод подбора прокатных двутавров типа "К" для стальных центрально-нагруженных колонн |
|
Назначение Для ускоренного расчета и подбора прокатных двутавров для стальных центрально-нагруженных колонн |
|
Рекомендуемая область применения Расчет и подготовка проектно-сметной документации на строительство и ремонт зданий и сооружений |
|
Описание
Результат выполнения научно-исследовательской работы. Для изготовления центрально-нагруженных колонн, являющихся стальными конструкциями, сложными в изготовлении применили прокатные двутавры типа "К" ГОСТ 26020-83, имеющие оптимальные параметры поперечного сечение. Подбор двутавров для колонн требует определенных расчетов и значительных затрат времени. Для облегчения подбора прокатных двутавров типа "К" ГОСТ 26020-83 разработаны графики. Графики построены для 2-х расчетных схем: для колонн с шарнирным закреплением внизу и вверху (рис.1) и колонн с жестким закреплением внизу и шарнирным вверху (рис.2). Материал двутавра для колонн - сталь С 275 по ГОСТ 27772-88, расчетное сопротивление стали (ry)принято по СНиП П-23-81* "Стальные конструкции". Для подбора двутавра по графикам достаточно знать расчетную нагрузку (n), высоту колонны (Н) и тип закрепления колонн. Заданное значение расчетной нагрузки находят на вертикальной координате, а высоту колонны - на горизонтальной. Точка пересечения двух прямых, проведенных из этих точек, определяет на графике требуемую марку двутавра.

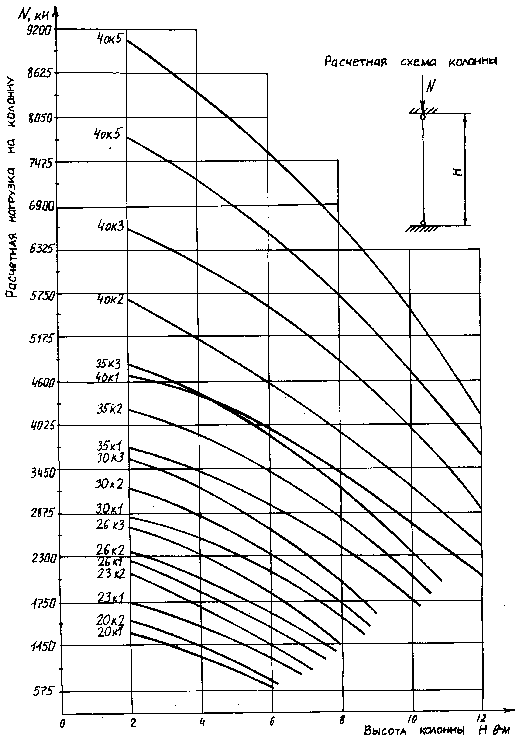

Рис.1. График подбора прокатных двутавров типа "К" для колонн с шарнирным закреплением внизу и вверху

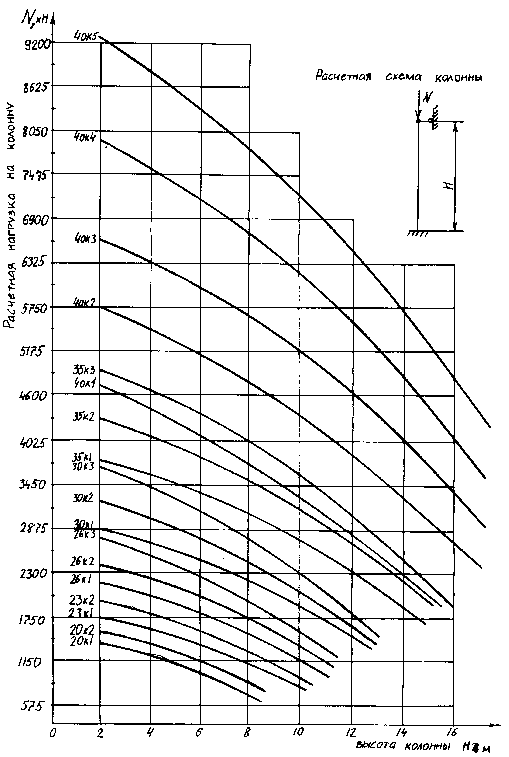

Рис.2. График подбора прокатных двутавров типа "К" для колонн с жестким закреплением внизу и шарнирным вверху |
|
Преимущества перед известными аналогами Позволяет уменьшить количество деталей до 3-х штук: стержень колонны и две плиты для оголовка и базы, снизить в 5-6 раз протяженность сварных швов по сравнению с составными сварными колоннами |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Снижена трудоемкость изготовления калонны на 40-50% и стоимость ее на 10-12% |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 14.12.1999 |
