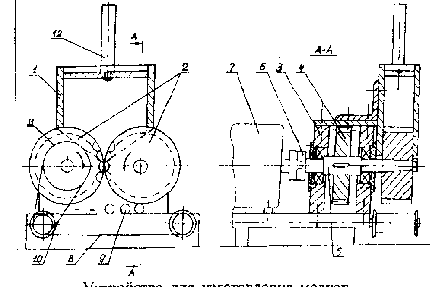

Устройство для изготовления мелков содержит бункер 1 (см. рисунок), закрепленный в верхней части двух формующих валков 2 на корпусе редуктора 3, в котором размещены две шестерни 4, закрепленные на валах 5. На правых концах валов расположены формующие валки 2, а на одном из левых концов имеется муфта 6, соединенная с мотор-редуктором 7. Под формующими валками 2 на плите-основании установлен транспортер 8, служащий для транспортировки мелков 9, соединенный ременной передачей 10 со шкивом 11, закрепленным на валу 5. К устройству прилагается толкатель 12.

Устройство работает следующим образом. В бункер 1 загружается тестообразная меловая масса, которая толкателем 12 поджимается к формующим валкам 2. Включается мотор-редуктор 7 и формующие валки 2 с помощью шестерен 4, медленно вращаясь навстречу друг другу, уплотняют меловую массу, увлекая ее вниз, где на линии, проходящей через центр осей валков, происходит окончательная формовка мелков в цилиндрическую форму. Дальнейшее вращение приводит к выпаданию сформованного мелка 9 на конвейер 8, который работает от ременной передачи 10, выносит мелки из зоны формовки и направляет к нагревательной печи (на рис. не показано), где они приобретают необходимую твердость.
