Винтовые конвейеры широко применяются в промышленности. При рассмотрении механизма работы шнека, движения воздуха вдоль него была получена аналитическая зависимость распределения давления вдоль шнека. При выводе этой зависимости положено в основу положение гидродинамики, по которому поступающий через неплотности воздух приобретает направленное движение в сторону отсоса, сопровождаемое потерей энергии на трение и местные сопротивления.

Формула потерь давления имеет вид:

h =h ₀·е·a·l ₃/3, кг/м ²,

где h ₀ - минимальное разрежение, которое необходимо создать в самой удаленной точке; е - основание натуральных логарифмов; l - расстояние от торца конвейера до местного отсоса, м; А - комплексный параметр, зависящий от конструктивных размеров данного питателя.

Анализ влияния величины высоты неплотности на потери давления показал, что большие неплотности приводят к резкому возрастанию давления. Отсюда вывод: неудовлетворительная герметизация технологического оборудования отрицательно влияет на работу системы аспирации. Используя формулу потерь давления можно следить за состоянием герметизации винтовых конвейеров.

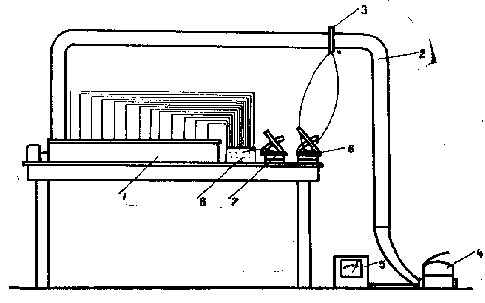

Проведена проверка предложенной формулы по модели винтового конвейера. Она состоит из винтового конвейера 1 (см. рисунок) с диаметром шнека 90 мм и шагом винта 60 мм. Воздух отсасывается пылесосом 4 через воздуховод 2 диаметром 50 мм. Расход воздуха замеряется камерной диафрагмой 3. Перепад давлений, создаваемый ею, фиксируется микроманометром 6. Величина расхода воздуха изменяется латром 5. На крышке корпуса шнека установлены штуцеры для замера статического давления. Для удобства замеров все они сведены на пульт 8, показания давления на котором замеряются микроманометром 7. Результаты замеров показали, что расхождение опытных данных с формулой составляет не более 10%. Большие неплотности приводят к резкому возрастанию давления. Конструктивным изменением можно резко изменить потери энергии: при увеличении высоты корпуса шнека всего на 30 мм потери энергии сократятся в 2 раза, тем самым можно добиться более равномерного распределения давления по длине шнека.
