Разработана программа расчета нестационарных температурно-влажностных полей ограждающих конструкций зданий watekor-2 для ЭВМ. Алгоритм решения системы дифференциальных уравнений нестационарной влаго-теплопроводности построен по симметризованной локально-одномерной схеме с использованием интегро-интерполяционного метода аппроксимации, что позволяет обобщить известное решение на произвольную область, составленную из элементарных прямоугольников. Исходными данными для расчета являются:

геометрический каркас исследуемой области ограждающей конструкции;

тепло-влажностные характеристики капиллярно-пористых материалов, составляющих конструкцию сопряжения;

климатические и микроклиматические характеристики среды;

начальное распределение температур и потенциалов влагопереноса в узлах сетки на момент ввода конструкции в эксплуатацию или на заданном временном шаге при реконструкции наружных ограждений;

временные параметры, изменяемые пользователем в диалоговом режиме.

Результаты расчетов представляются в виде двух выходных файлов, содержащих температурные и влажностные поля на данном временном слое. Приняв полученное распределение температур и потенциалов за начальное, можно повторить расчет для другого заданного момента времени. Указанный процесс может повторяться сколь угодно долго, вплоть до выхода исследуемой конструкции на квазистационарный режим эксплуатации. При этом временные шаги вводятся пользователем в диалоговом режиме. Поскольку в основу алгоритма положена симметричная явно-неявная схема аппроксимации дифференциальных уравнений, то это делает расчет устойчивым по отношению к пространственно-временным шагам, значения которых будут влиять лишь на точность вычислений, не изменяя качественной картины процесса.

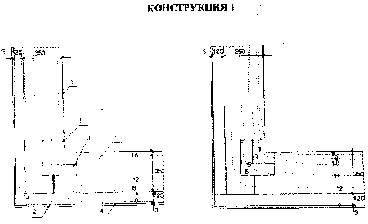

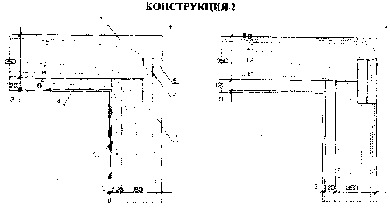

Рассмотрены угловые сопряжения однослойных керамзитобетонных панелей, утепленных снаружи минераловатными плитами. Расчет температурно-влажностного режима конструкций производился по программе watekor-2. На рис. 1, 2 представлены характерные конструктивные узлы угловых сопряжений - внешний и внутренний угол ризалита. Влажностный режим помещения принят нормальным ( t _в=18°С, j_в=55%). Приведены температурные (рис. 1) и влажностные (рис. 2) поля, полученные расчетом по программе к концу периода влагонакопления на пятом году эксплуатации конструкций. Расчеты показали, что для приведенных сопряжений период максимального влагонакопления - февраль месяц, период минимального - август. На рис. 3 приведены кривые сушки-увлажнения характерных элементов внутреннего и наружного углов сопряжений. Из рисунка видно, что систематического влагонакопления не наблюдается, конструкции достигают квазистационарного режима на третий-пятый год эксплуатации.

Рис.2
