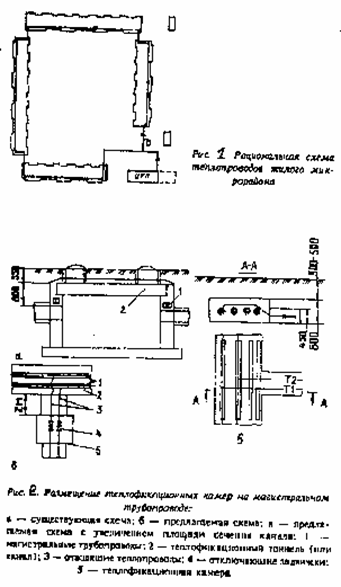

Схема теплоснабжения микрорайона города, поселка или промышленной зоны во многом зависит от расположения источника тепла, рельефа местности. Размещение ЦТП по периметру застройки микрорайона (рис. 1) позволяет проложить сети теплоснабжения в основном по техническим подпольям зданий и, тем самым, сократить потери тепла. При расположении ЦТП внутри микрорайона потребовалось бы дополнительно проложить тепловые сети в подземных тоннелях размерами 1,8х2,1 м и протяженностью 300 м. Расчеты тоннелей составляет около 360 тыс. руб., увеличиваются и тепловые потери примерно на 180 тыс. ккал/ч, что эквивалентно дополнительному расходу условного топлива 125 т/год. Из приведенного сравнения видно, насколько важен правильный выбор схемы теплоснабжения городского микрорайона.

Существующее размещение камер на трубопроводах тепловых сетей ведет к значительному заглублению всей трассы в связи с появлением перемычек в местах примыкания каналов (тоннелей) к камерам и железобетонным балкам, несущим перекрытия камер. Поэтому предлагается выполнять камеры на расстоянии 2 м от канала (тоннеля) магистральных трубопроводов по горизонтали в свету в соответствии со СНиП ii-60-75 «Планировка и застройка городов, поселков и сельских населенных пунктов». Если в местах врезки обводные трубопроводы не размещаются по высоте, соответственно увеличивается площадь сечения канала в месте подключения на размер одного лотка (рис. 2). Расчеты показывают, что при устройстве теплофикационной камеры на ответвлении объемы земляных работ уменьшаются на 750 м ³ на 1 км трассы (за счет подъема магистральной сети), соответственно уменьшаются и габаритные размеры камер. Кроме того, снижается вероятность проникновения грунтовых вод в теплофикационные каналы, сокращается время работы землеройных машин, экономится топливо. Рационально камеры, располагаемые вне проездов и пешеходных дорог, проектировать полуподземного типа. Это позволит пол камеры и дно канала устраивать почти на одной отметке, что улучшит условия эксплуатации оборудования. Теплофикационную камеру можно установить на уровне планировочной отметки земли с последующей подсыпкой грунта. Чтобы не устраивать смотровые люки на теплотрассе, необходимо максимально возможное число воздушников и другой запорной арматуры располагать в самих камерах. На эстакадах или отдельно стоящих высоких опорах проходные мостики и лестницы следует выполнять только там, где доступ к ним с автомобилей затруднен, или при совместной прокладке теплопроводов и технологических трубопроводов, требующих постоянного наблюдения и обслуживания при эксплуатации.
