Известные устройства для зашиты телефонных линий (предназначенные, в основном, для частных квартир) подключаются в разрыв после входа телефонной проводки в квартиру. Набор номера с телефона, подключенного параллельно линии на участке «телефонная станция - устройство» становится невозможной. Все телефоны в квартире, установленные после данного устройства работают как обычно. Однако данное устройство имеет ряд недостатков. При пользовании его невозможно замерить параметры линии и определить исправность телефонного аппарата, т.к. при любом подключении контрольно-измерительной аппаратуры к линии, происходит падение напряжения в ней, в результате чего схема срабатывает и шунтирует линию. При автоматизированном контроле состояния линии наблюдается тот же эффект, и линии, на которых установлены данные устройства, автоматически отключаются, как неисправные.

С целью предотвращения шунтирования при падении напряжения в линии в устройство введен блок импульсного управления, а блок разделения сигнала набора номера и индукторного вызова выполнен в виде порогового блока, при этом один из отводов телефонной линии соединен с входом порогового блока импульсного управления, выходы которых соединены с соответствующими входами блока управления, причем другой вход порогового блока является входом подключения основного телефона.

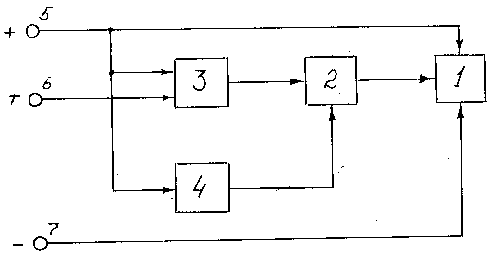

Устройство содержит дополнительный блок 1 (см. рисунок), управляющий вход которого соединен с выходом блока управления 2, входы которого соединены соответственно с выходом порогового блока 3 и выходом блока импульсного управления 4. Вход блока 4 соединен через вывод 5 с телефонной линией и входами порогового блока 3 и исполнительного блока 1. Вывод 6 соединен со вторым входом порогового блока 3, вывод 7 телефонной линии соединен с блоком 1.

Устройство для защиты телефонных линий работает следующим образом. Телефонная линия через выводы 5, 7 (при соблюдении полярности 5, 7) подключена к исполнительному блоку 1, который шунтирует линию в момент подачи на ее управляющий вход логической «1» с блока управления 2. Логическая часть блока управления 2 срабатывает в момент одновременной подачи на ее входы логического «0» с блока порогового 3 и блока импульсного управления 4, в остальных случаях ключ исполнительного блока 1 закрыт и линия не шунтируется. Основной телефон (факс и т.д.) подключается к выводам 5, 6. При снятии телефонной трубки срабатывает пороговый блок, обеспечивающий на входе блока управления 2 логическую «1», а на ее выходе уровень логического «0», который держит ключ исполнительного блока 1 в закрытом состоянии, и линия не шунтируется как в режиме набора номера, так и в разговорном режиме. При посылке индукторного вызова срабатывает пороговый блок 3, линия не шунтируется и сигнал вызова не проходит. Телефон подключен к линии параллельно через выводы 5, 7, трубка снята, на выходе блока импульсного управления 4 уровень логического «0», следовательно, ключ исполнительного блока 1 в закрытом состоянии и линия не шунтируется. В момент набора номера на выходе блока импульсного управления 4 появляется последовательность положительных импульсов логических «1». Одновременно на каждый импульс срабатывает пороговый блок 3, на его выходе появляются импульсы положительной полярности, т.е. на блок управления 2 подаются логические «0» в момент прохождения импульсов набора номера, и они шунтируются блоком 1. В результате импульсы набора номера в линию не проходят. Устройство выполняется на распространенных дешевых отечественных элементах. Устанавливается устройство внутри безразрывных телефонных розеток и аппаратов (телефонных, факсов и др.).
