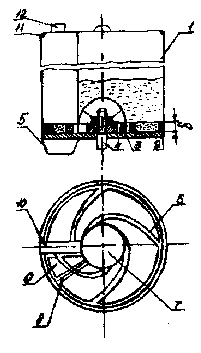

Дозатор состоит из цилиндрического бункера 1 (см. рисунок), установленного на днище 2. Над днищем располагается высевающий диск 3, состоящий из ступицы и наружного обода, которые соединены между собой лопастями, выполненными по форме логарифмической спирали. Толщина высевающего диска «б» должна быть равна двойному максимальному размеру гранул удобрений, выпускаемых промышленностью. Приводной вал 4 установлен в центре диска и закреплен накидной гайкой. На периферийной части под высевающим окном установлена тукопроводная воронка 5. Лопасти 6 высевающего диска, соединяющие ступицу и обод, имеют ширину 5-7 мм. Колпак 7, закрывающий ступицу высевающего диска с приводным валом, жестко соединен с накидной гайкой. Перегородки 8 и 10 отделяют высевающее окно 9 от тукового бункера. Высевающее окно, служащее для приема удобрений из межлопастного пространства, выполнено в виде сектора. Перегородка 10 имеет отражатель для регулирования толщины слоя удобрений над высевающим диском. Перегородки 8 и 10 выполняются на всю высоту бункера, чтобы обеспечить возможность подключения напорного патрубка 12 вентилятора для напорного внесения удобрений. Крышка бункера имеет уплотнение 11, предотвращающее распыление удобрений при напорном их внесении.

Дозатор работает следующим образом. При вращении приводного вала крутящий момент через колпак с накидной гайкой передается высевающему диску. Удобрения, расположенные в бункере над высевающим диском, заполняют межлопастное пространство диска и перемещаются лопастями к высевающему окну. Из-за спирального расположения лопастей количество удобрений, поступающее к выходному окну, будет величиной постоянной, чем и обеспечивается равномерность высева. Норма высева удобрений регулируется числом оборотов приводного вала и высотой установки отражателя над высевающим диском. Вращающийся колпак предотвращает образование свода в центральной части бункера. Из высевающего окна удобрения поступают в тукоприемную воронку и далее по тукопроводу в почву. При необходимости насыщения удобрениями всего верхнего слоя почвы производится напорное внесение удобрений. При этом напорный патрубок соединяется с напорным трубопроводом вентилятора и удобрения под давлением воздуха распределяется в разрыхленном верхнем слое почвы.
