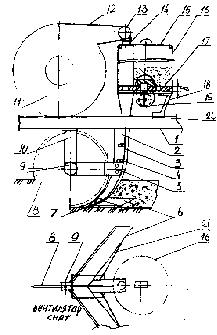

Базовым орудием глубокорыхлителя служит ГУН-4, который переоборудуется. Все узлы и агрегаты монтируются на раме 1 (см. рисунок). К нижней части рамы крепятся стойки 2 специальной конструкции. В задней части стойки имеется выемка, к которой закреплен кожух 3 тукопровода кронштейнами 4. К стойке закреплена Х-образная горизонтальная накладка 5, а к раме - вертикальная 10, которые служат для крепления подшипников 9 вертикального дискового ножа 8. Нижняя часть стойки сопрягается с дисковым ножом, закруглена по радиусу и служит для крепления лемехов 6. Под лемехами в тукопроводе предусмотрены сопла 7 для подачи удобрений. На раме установлен центробежный вентилятор 11, напорный патрубок 12 которого соединен с распределительным трубопроводом 13, служащим для подачи воздуха в патрубки 14 дозаторов минеральных удобрений. Дозаторы имеют герметически закрывающуюся крышку 15, бункер для удобрений 16, высевающий диск 17, кронштейн крепления 18 к раме глубокорыхлителя, конический привод 19 высевающего диска и воронку 20, соединенную с тукопроводом стойки. Жесткость лемехов обеспечивается распорками 21.

Глубокорыхлитель-удобритель работает следующим образом. При движении лемехи подрезают пласт в горизонтальной плоскости и поднимают его. При этом лемехом и дном борозды образуется пустое пространство, в которое из сопел под напором подается смесь удобрений с воздухом. Смесь образуется при взаимодействии воздуха, поступающего из напорного патрубка вентилятора в распределительный трубопровод и патрубки дозаторов. Воздух захватывает минеральные удобрения, которые подаются к высевающему окну высевающим диском. Туко-воздушная смесь через воронку по тукопроводу стойки направляется к соплам. Эта смесь, взаимодействуя с разрыхленным лемехами почвенным пластом, увеличивает его крошение и насыщает равномерно весь пахотный горизонт минеральными удобрениями. Привод вентилятора осуществляется от гидромотора, а привод туковысевающих аппаратов - от напорных колес глубокорыхлителя. Дисковый нож, установленный перед стойкой разрезает почвенный пласт в вертикальной плоскости, снижая при этом на 14-15% сопротивление в вертикальной плоскости, снижая при обработке и предотвращая обволакивание стойки растительными остатками. Форма накладок для крепления подшипников дискового ножа позволяет, в случае необходимости, устанавливать на дисковый нож реборды для регулировки заданной глубины обработки.
