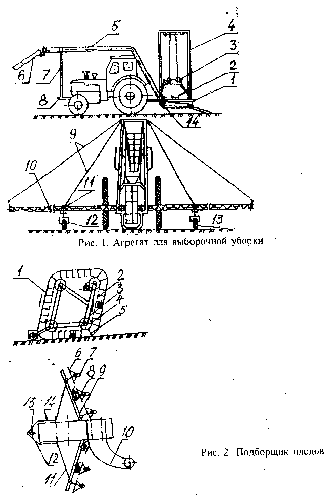

Технология предусматривает выполнение 2-3 выборочных сборов и последний сплошной сбор в конце уборки. Выборочная уборка плодов выполняется с использованием агрегата для уборки. Агрегат навешивается на тракторы типа «Беларусь» и состоит из опорной рамы 1 (рис. 1), боковых лотковых транспортеров 2, лебедки 3, стойки 4 управления лотковыми транспортерами. Над трактором смонтирован погрузочный транспортер 5, который имеет укладчик плодов 6, управляемый гидроцилиндром. Последняя часть погрузочного транспортера удерживается стойкой, которая опирается на балку 8. Управление лотковыми транспортерами производится тросами 9. Жесткость конструкции лотковых транспортеров обеспечивается фермами 10. В средней части лотковых транспортеров имеется шарнир 11 для перевода в транспортное положение. Под шарниром - самоустанавливающийся кронштейн 12, на котором крепится опорное колесо 13. Привод всех механизмов агрегата производится от вала отбора мощности через редуктор 14.

Технологический процесс выборочной уборки плодов выполняется следующим образом. Закрепленные за участками звенья выполняют операции: разбивка полей на полосы 40-50 м; расчистка под дороги граничных междурядий между полосами от стеблей и плодов; выбор созревших плодов, укладка их на боковые лотковые транспортеры при движении агрегата по подготовленной дороге (осуществляется квалифицированными рабочими).

Сплошная уборка предусматривает две технологические операции: образование валка и подбор плодов из валка. Конструкция подборщика, представленная на рис. 2, позволяет совместить обе операции, что снижает затраты труда, травмирование плодов, уменьшает число проходов машин по полю и нарушение структуры почвы. Подборщик состоит из транспортера 1, выполненного из эластичной ленты или сетки, который удерживается на определенном расстоянии от цепного контура 2 i-образными эластичными планками 5. Расстояние между цепным контуром и транспортером должно обеспечить размещение между ними самых крупных плодов. Длина нижней части параллелограмма определяется достаточной зоной вкатывания без сгруживания и травмирования плодов. Плодоподъемный контур, состоящий из транспортера, цепей и планок, монтируется на раме 3 и опирается на восемь звездочек 4. С обеих сторон плодоприемного контура предусмотрены вкатыватели плодов, состоящие из планок 6 с опорными колесами 7. Планки с помощью параллелограммных навесок 8 установлены на несущем брусе 9. В верхней части плодоприемного контура установлен плодоприемный лоток 10, высота расположения которого определяется видом транспортных средств, используемых на уборке. Угол установки несущих брусьев регулируется растяжками 11. Перед плодоприемным контуром предусмотрен плодосдвигающий угольник, который опирается на колесо 13 и соединен с рамой поводками 14.
