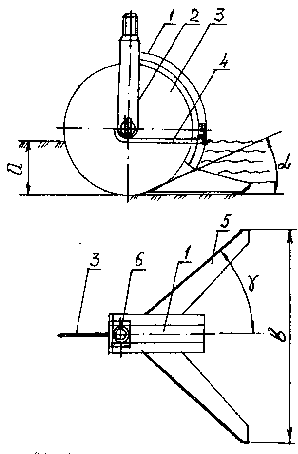

Рабочий орган состоит из стойки 1 (см. рисунок), к которой крепятся боковины 2 для установки дискового ножа 3. К нижней части боковин закреплены горизонтальные полозья 4, ограничивающие заглубление рабочего органа и обеспечивающие жесткость боковин и стойки. В нижней части стойки установлена стрельчатая лапа 5 с углом крошения a и раствора g, имеющая ширину захвата b. В верхней части стойки предусмотрен резьбовой стержень 6, служащий для крепления рабочего органа к раме бороны или навесного устройства культиватора. Стойка выполнена дугообразной, а в передней ее части с зазором 2-3 мм установлен вертикальный дисковый нож, нижняя часть которого сопрягается с лезвием стрельчатой лапы. Рабочий орган, рассчитанный на выполнение операций предпосевной обработки и ухода за парами, обеспечивает точно заданную глубину обработки «а», которая может регулироваться полозьями.

Рабочий орган работает следующим образом. При движении рабочего органа в почве растительные остатки и сорняки на направлении движения стойки разрезаются дисковым ножом, а расположенные с обеих сторон сорняки подрезаются лезвием стрельчатой лапы, поднимаются на грудь под углом крошения и перемешиваются с разрыхляющимся слоем почвы. Дисковый нож разрезает также слой почвы на полную глубину обработки «а», что снижает сопротивление движению рабочего органа в почве. Горизонтальные полозья опираются на верхний слой почвы и удерживают рабочий орган заглубленным на постоянную величину.
