Номер 51-042-00 |
Наименование проекта Устройство для контроля фрикционных характеристик материалов |
Назначение Для изучения физических свойств материалов |
Рекомендуемая область применения Определение коэффициента трения (сцепления) покоя в силовом контакте деталей машин |

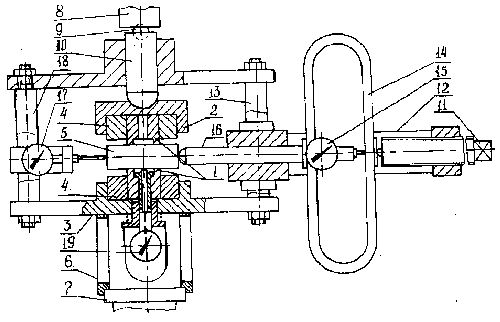

Описание Неподвижные соединения широко используются в современном машиностроении. К ним относятся зажимные механизмы, фланцевые соединения, крепежные резьбовые соединения и др. Нагрузочная способность таких соединений зависит от сил трения (коэффициента трения) между сопрягаемыми поверхностями. Однако коэффициент трения даже для одной пары материала не постоянен, а зависит от давления на поверхности контакта, шероховатости сопрягаемых поверхностей и направления обработки. Для определения коэффициента трения была разработана и изготовлена специальная установка. Два одинаковых образца, изготовленных из исследуемого материала, рабочая поверхность которых имеет необходимую шероховатость, установлены в верхний 2 (см. рисунок) и нижний 3 захваты с помощью промежуточных центрирующих колец 4. Кольцевые рабочие поверхности образцов взаимодействуют соответственно с противоположными поверхностями плитки 5. Для создания нормальной силы, прижимающей образцы 1 к плитке 5, основание 6 закреплено на подъемном винте 7 пресса Бринелля. Нагрузка от шпинделя 8 пресса передается через шаровую опору 9, вертикальный шток 10 и верхний захват 2 на исследуемое соединение образцов 1 и плитки 5. Сдвиг плитки 5 в горизонтальном направлении производят винтом 11, размещенным в корпусе 12, который закреплен на двух стойках 13 с возможностью регулировки по высоте. Сдвигающая сила передается от винта 11 к плитке 5 через образцовый динамометр 14 системы Н.Г. Токаря, снабженный индикатором 15 для фиксации нагрузки, и горизонтальный шток 16. Поскольку плитка 5 взаимодействует с двумя образцами 1, то ее относительный сдвиг происходит одновременно по двум плоскостям контакта. В связи с этим показания индикатора 15 равны удвоенной силе трения. Индикатор 17, закрепленный на двух стойках 18, фиксирует как величину предварительного смещения плитки 5 так и начало ее перемещения после того, как сдвигающая сила, создаваемая винтом 11, достигает значения удвоенной силы трения покоя в испытуемом соединении. Индикатор 19, связанный с нижним образцом 1, предназначен для измерения сближения в контакте плитки 5 и образца 1. В качестве индикаторов 15, 17, 19 могут быть использованы как индикаторы часового типа, так и взаимозаменяемые с ними по присоединительным размерам индуктивные преобразователи, например, типа 223Н-130. |
Преимущества перед известными аналогами Аналоги не известны |
Стадия освоения Опробовано в условиях опытной эксплуатации |
Результаты испытаний Технология обеспечивает получение стабильных результатов |
Технико-экономический эффект Установка позволяет создавать силу нормального прижатия до 30 кН и сдвигающую силу до 10 кН |
Возможность передачи за рубеж За рубеж не передаётся |
Дата поступления материала 21.01.2000 |
