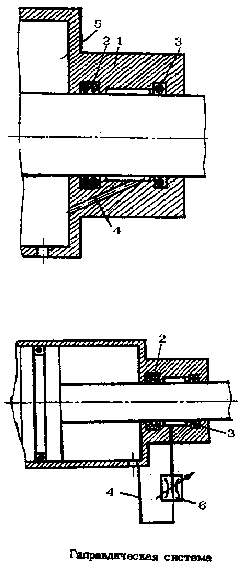

Уплотнительный узел 1 (см. рисунок) состоит из уплотнительного элемента 2 с несимметричной формой распределения контактного давления, уплотнительного элемента 3, который может быть выполнен как с симметричной, так и несимметричной формой распределения контактного давления, т.к. при несимметричной характеристике при взаимодействии такого уплотнительного узла с воздухом утечек нет, и магистрали 4. Уплотнительный узел 1 уплотняет полость 5. В магистрали 4 может быть установлен регулируемый дроссель 6.

Устройство работает следующим образом. При подаче давления в полость 5 через магистраль 4 жидкость поступает в полость между уплотнительными элементами 2 и 3. За счет уплотнительного элемента 2 с несимметричным распределением контактного давления создается насосный эффект, переводящий жидкость из полости между уплотнительными элементами в полость 5 высокого давления. Регулируемым дросселем можно регулировать потери в магистрали 4, за счет чего можно изменять давление в полости между уплотнительными элементами.
