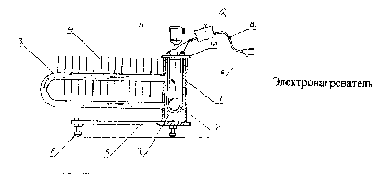

Электронагреватель состоит из цилиндрической емкости 1 (см. рисунок), выполненной из металлической трубы, нагревательного элемента 2, изогнутой трубки 3 с приваренными к ней ребрами, основания 5 треугольной формы с тремя ножками 6. В емкость 1 и изогнутую трубку 3 заливается жидкость 7 (вода или масло). Нагревательный элемент соединен с проводом 8 и вилкой 9. Нагревательный элемент закреплен на крышке 10, на которой находится расширительный бачок-воронка 11.

Через бачок-воронку электронагреватель заливают жидкостью и включают в сеть вилку 9. Через пакетник-автомат 12 с теплореле, выполняющий функции защиты от короткого замыкания и перегрева, жидкость 7 начинает нагреваться. Теплые слои поднимаются вверх и частично направляются в верхнюю часть трубки 3, а холодная, находящаяся в нижней части трубки, устремляется в цилиндрическую емкость 1. Происходит непрерывная циркуляция жидкости, которая через 15-18 минут оказывается нагретой до одинаковой температуры, близкой к кипению по всему электронагревателю. Тепло от верхней части трубки 3 передается к ребрам и образующим радиатор. Который. Благодаря увеличенным поверхностям быстро передает тепло окружающему воздуху. Увеличенный объем жидкости при нагревании поднимается в расширительный бачок-воронку 11. Температура электронагревателя через 18 минут после включения достигает 95-98°С.
