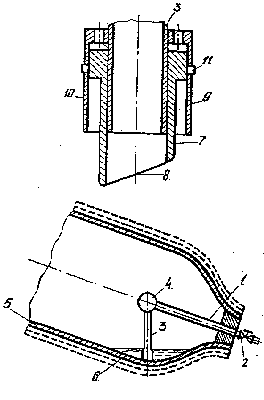

Устройство для отвода конденсата из сосудов криволинейной формы содержит отводную трубку 1 (см. рисунок) с краном 2, соединенную с приемным наконечником 3 шарниром 4. На конце приемного наконечника 3, размещенного в сосуде, например баллоне 5, установлен груз 6, выполненный в виде втулки 7 со скошенным торцем 8, обращенным к внутренней стенке сосуда - баллона 5. На наконечнике 3 закреплена обойма 9 с продольными пазами 10, в которые входят выступы 11 втулки 7. Таким образом, реализуется телескопическое соединение втулки 7 с приемным наконечником 3, обеспечивающее продольное перемещение втулки 7 относительно наконечника 3.

Устройство работает следующим образом. При введении устройства для отвода конденсата в сосуд приемный наконечник 3 под действием веса втулки 7 поворачивается посредством шарнира 4 в зону скопления конденсата и устанавливается перпендикулярно его поверхности. Втулка 7 перемещается по наконечнику до контакта с внутренней стенкой баллона 5. Таким образом, скошенный торец 8 оказывается погруженным в конденсат. При открытии крана 2 под действием избыточного давления в баллоне 5 происходит удаление конденсата. Выполнение груза в виде установленной на нижней части приемного наконечника с возможностью продольного перемещения втулки со скошенным торцем, обращенным к внутренней стенке сосуда, а также соединение наконечника с отводящей трубкой посредством шарнира, позволяют обеспечить полный слив конденсата из сосудов криволинейной формы благодаря осуществлению автоматической установки наконечника в конденсате.
