Известен узел примыкания гидроизоляционных слоев к пара­петной стене высотой менее 600 мм, в котором гидроизоляционные слои приклеены к вертикальной поверхности парапетной стены и закреплены к ней вместе с защитным фартуком металлическими шайбами, пристреленными дюбелями.

Недостатками известного узла примыкания являются: наклеивание гидроизоляционных слоев к вертикальной поверхности пара­петной стены и ненадежное закрепление гидроизоляционных слоев и защитного фартука к кирпичной парапетной стене путем прист­релки их дюбелями. Под воздействием систематических динамичес­ких усилий, вызываемых частыми порывами ветра, крепление за­щитного фартука ослабевает и через непродолжительное время за­щитный фартук отстает от парапетной стены, открывая доступ во­ды в слои кровли. На вертикальном участке кровли под воздейст­вием солнечной радиации битум расплавляется и стекает, а это ведет к расслоению и отслоениюгидроизоляционных слоев.

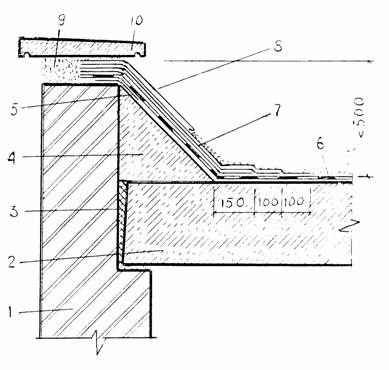

На рисунке показан узел примыкания гидроизоляционных слоев к кирпичным стенам высотой менее 500 мм.

После монтажа плит покрытий 2 зазор между стеной i и пли­тами покрытий заполняется мягкой минераловатной плитой 3 на битумном связующем или другим соответствующим утеплителем. Затем от верха кирпичной парапетной стены выполняется набетонка 4 из легкого бетона класса В7,5 под углом 45°. После затвер­дения бетона в двух местах приклеивается скользящая полоса 5 рулонного материала. Наклеиваются основные 6 и дополнительные 7 гидроизоляционные слои кровли, которые заводятся на верх стены на половину ее толщины. На цементном растворе устанав­ливается защитный фартук 8 специальной формы, выполненный из оцинкованной стали. Затем на цементном растворе 9 укладываютсяпарапетные железобетонные плиты 10 и заделываются швы между ними цементным раствором. Выполняется защитный слой кровли ii.

Устройство набетонки из легкого бетона позволяет значи­тельно улучшить работу гидроизоляционных слоев в месте примы­кания к кирпичным парапетным стенам за счет исключения вер­тикального участка кровли. Закрепление защитного фартука па­рапетными плитами прочно удерживает его в проектном положе­нии, что значительно (не менее чем в 2 раза) повышает срок службы рулонных кровель.
