ИННОВАЦИИ БИЗНЕСУ

Высокие температуры стенок кристаллизатора имеют место на машинах непрерывного литья заготовок. Одним из важных свойств является температура рекристаллизации, которая должна быть достаточно высокой, чтобы предотвратить размягчение металла.

Во всех видах гильз кристаллизаторов разность температур в стенке, как по толщине стенки, так и между верхом и низом, вызывает появление тепловых напряжений в металле гильзы, которые достигают значительного уровня и действуют на протяжении всего срока службы гильзы кристаллизатора. Для определения зависимости твердости при различных температурах были проведены исследования образцов, полученных из прокатанной меди маркиm1p и меди М-ЭЛП из слитка в печи ЭЛП-30.

Нагрев проб осуществлялся в электрической печи до температур 200 ⁰С, 250 ⁰С, 300 ⁰С, 350 ⁰С, 400 ⁰С, 600 ⁰С, выдержка в течение 1,5 часов. Замер твердости проводился на приборе Бринелля по поверхности пробы в 6-10 точках.

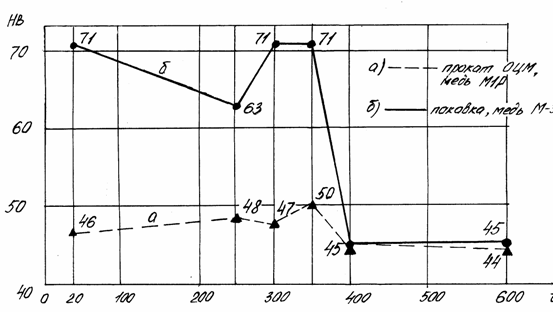

После выдержки при температурах 2500С, 3000С, 3500С падение твердости на ЭЛП-пробах не происходит. Падение твердости происходит при температурах выше 350 ⁰С, 400 ⁰С, причем при температуре 600 ⁰С твердость остается на уровне литой меди (справочные данные). Результаты исследования представлены на рисунке.

Определение температуры рекристаллизации марок меди

в зависимости от способа ее производства
