Распиловка бревен производится на автономных и заводских пилорамах (на АОЗТ «Оренбургский комбинат строительных материалов»). Учет бревен, поступающих на распиловку производится один раз в месяц. Учет же объема распиленных бревен за смену, за сутки каждой бригадой на пилорамах ведется учетчиком.

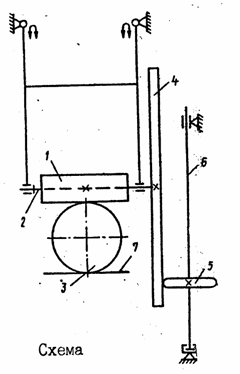

На схеме приведено устройство для автоматизированного учета объема бревен, подаваемых транспортером на распиловку.

Устройство состоит из ролика 1, ось 2 которого является частью качающейся рамы транспортера, на котором помещается бревно 3, диска 4, жестко закрепленного на оси 2 ролика, и колеса 5, ось 6 которого перпендикулярна оси 2.

Устройство работает следующим образом.

Бревно перемещается транспортером 7 под измерительное устройство. Ролик устанавливается поверх бревна самостоятельно путем наката. При движении бревна транспортером одновременно измеряются длина бревна с помощью ролика и суммарная длина дуг, пройденных колесом по диску. Средний диаметр измеренного бревна (или нескольких бревен) вычисляется по формуле

гдеd _cp -средний диаметр измеренных бревен, м;

r _p -радиус ролика, м;

r ₀ -расстояние от центра диска до колеса при отсутствии бревна в зоне измерения

на транспортере, м;

l ₁ -общая длина измеренных бревен, м;

l ₂ -суммарная длина дуг, пройденных колесом по диску, м.

Суммарный объем бревен за учитываемый отрезок времени (1 час, полсмены, смену, сутки, месяц или год) вычисляется по формуле

Теоретические и экспериментальные положения по автоматизации учета объема бревен, поступающих на распиловку, апробированы на кафедре «Автоматика и автоматизированное производство» ОГУ.
