Для восстановления работоспособности финского крана фирмы «kone» грузоподъемностью 10 т решено использовать для подъема грузов электрическую таль отечественного производства ТЭ 1000-5310-1ПС-У грузоподъемностью 10 т, технические характеристики которой соответствуют электротельферу финского производства.

Для подъема груза на грузовой тележке по паспорту устанавливается поперек тележки специализированный длиннобарабанный электрический тельфер фирмы «kone» маркиun2483b-74.По своим габаритам электроталь ТЭ не устанавливается на монтажные опоры под электротельфер фирмы «kone» грузовой тележки. Поэтому электроталь ТЭ подвешивается к грузовой тележке вдоль ее продольной оси. В связи с этим произведено увеличение габаритов и усиление металлоконструкций грузовой тележки двумя консольными и тремя поперечными балками из швеллера №16. Усиление проведено без изменения пространственной компановки металлоконструкций крана, без удаления отдельных стержней, основных и вспомогательных ферм с сохранением базы и пролета грузовой тележки (см. рисунок).

Для сохранения высоты подъема груза 8 м все подвески электротали вместе с механизмом передвижения демонтированы. Для подвески электротали на поперечных балках смонтированы кронштейны, к которым на осях подвешивается в трех точках электротельфер ТЭ. Такая схема подвески обеспечивает жесткое крепление барабана электротельфера в вертикальной плоскости и шарнирное из плоскости главных балок крана, как это предусмотрено конструктивной схемой электротали.

Для механизма передвижения грузовой тележки вместо электродвигателя финской фирмы «kone» МОООТК315391Р54 мощностью 0,75 кВт с 850 об/мин взят асинхронный короткозамкнутый электродвигатель А1205 фланцевого исполнения мощностью 0,75 кВт с 1500 об/мин. Для получения необходимой скорости передвижения грузовой тележки не более 0,32 м/сек спроектирован одноступенчатый понижающий редуктор, который установлен на кронштейне крепления механизма передвижения грузовой тележки, и к нему подсоединен электродвигатель А1205.

Для механизма передвижения крана вместо электродвигателей М010 ТИК1/4 мощностью 0,7/0,18 кВт с 2820/650 об/мин взяты два асинхронных короткозамкнутых электродвигателя АИР 71А4У3 мощностью 0,55 кВт с 1500 об/мин, снятые с подвесной тележки электротали ТЭ вместе с двухступенчатым понижающим редуктором фланцевого исполнения. С учетом одноступенчатой открытой зубчатой передачи механизма передвижения крана выбранные электродвигатели позволяют получить необходимую скорость передвижения крана без изменения кинематической схемы механизма.

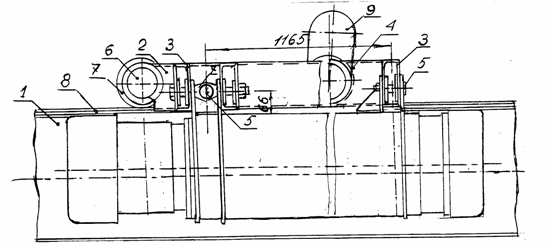

Схема реконструкции грузовой тележки с электроталью ТЭ:

1 -главная балка;2 - продольная балка;3 - поперечная балка;4 - консольная балка;

5 - ось подвески;6 - трубчатая балка;7 - ходовое колесо;8 - ездовой рельс;

9 - кронштейн крепления механизма передвижения.
