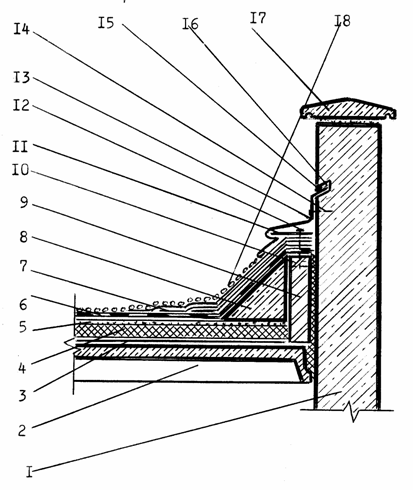

Выполнение узла примыкания (см. рисунок) осуществляется следующим образом.

По плитам покрытия 2 устраивается кирпичная стеночка 9 толщиной 120 мм и на высоту 300 мм от верха выравнивающей стяжки 5. Затем выполняются пароизоляционный 3 и теплоизоляционный 4 слои кровли. Производится устройство (при необходимости) выравнивающей стяжки толщиной 20-25 мм. По выравнивающей стяжке у кирпичной стеночки выполняется набетонка 8 из легкого бетона под углом 45 ⁰ до верха кирпичной стеночки. В верхней части кирпичной стеночки укладываются антисептированные деревянные пробки 10 через 600 мм. Укладываются на цементном растворе парапетные плиты 17. Производится наклеивание основных 6 и дополнительных 7 гидроизоляционных слоев рулонной кровли, которые наклеиваются и по набетонке и заводятся на горизонтальную верхнюю часть кирпичной стеночки. Затем гвоздями 12 прибиваются металлические костыли 11 к деревянным пробкам 10, тем самым они прижимают гидроизоляционные слои к кирпичной стеночке.

В панельной парапетной стене 1 выпиливается штраба 16 высотой 5 мм и глубиной 20-25 мм с уклоном как показано на рисунке. В эту штрабу заводится верхний край металлического фартука 13, выполненного из оцинкованного кровельного железа, а нижний край закрепляется за металлические костыли и пристреливается дюбелями 14 к парапетной стене. Зазор между фартуком 13 и штрабой 16 заделывается герметизирующей мастикой 15. После этого производится устройство защитного слоя 18 рулонной кровли из гравия.

Узел примыкания гидроизоляционных слоев рулонной кровли к панельным стенам высотой более 500 мм
