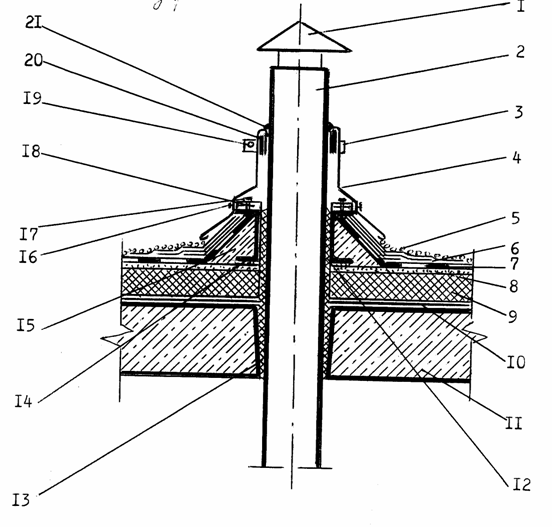

Выполнение данного узла (см. рисунок) производится следующим образом.

В подготовленное отверстие в плите покрытия 11 устанавливают трубу 2 проектного диаметра и высоты. Заделывают зазор между трубой и плитой покрытия паклей 13, смоченной в горячем битуме. Устраиваются паро- 10, теплоизоляционный 9 слои рулонной кровли и выравнивающая стяжка 8. На трубу 2 надевается металлическая труба 14 диаметром на 20 мм больше трубы 2, высотой 300 мм и с приваренными с двух сторон фланцами. Затем выполняется набетонка 15 высотой 300 мм с уклоном 45 ⁰ из легкого бетона. Наклеиваются основные 7 и дополнительные 6 гидроизоляционные слои рулонного ковра, в том числе и по наклонной части набетонки. Зазор между трубами заделывается паклей 12, смоченной в горячей битумной мастике. К верхнему фланцу прикручивается болтами 17 деревянный брусок 18. Устанавливается защитный фартук 4, изготовленный из оцинкованной кровельной стали, который прибивается кровельными гвоздями 16 с резиновой прокладкой к деревянному бруску и притягивается к трубе 2 металлическим хомутом 3 с резиновой подкладкой 20 с помощью болта 19. Верх защитного фартука и резиновой подкладки заделывается герметизирующей мастикой 21 УМС-50. Устанавливается на трубе зонт 1 и выполняется защитный слой 5 рулонной кровли.

Выполнение данного узла примыкания гидроизоляционных слоев рулонной кровли к трубам (металлическим, асбестоцементным, пластмассовым) на строительстве жилых, гражданских и промышленных зданий обеспечивает надежность его работы.

Узел примыкания гидроизоляционных слоев рулонной кровли к трубам
