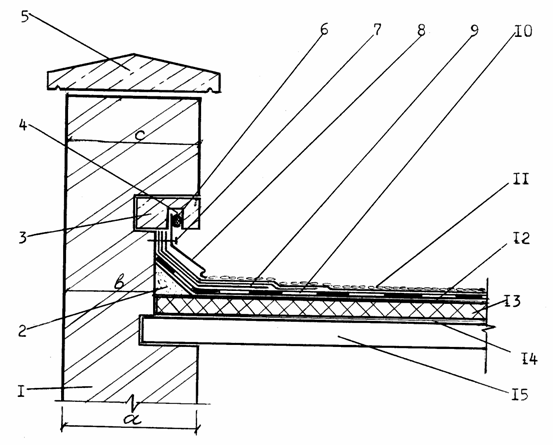

Выполнение данного узла (см. рисунок) осуществляется следующим образом.

Производится устройство кирпичной стены 1 проектной толщины (а). Выполняется монтаж плит покрытия 15. После монтажа плит покрытий производится кладка кирпичной стены 1 толщиной (в) не менее 250 мм на высоту 500 мм от верха плит. На этой высоте укладываются специальные железобетонные элементы 3 с вертикальным пазом 4 заподлицо с внутренней поверхностью парапетной стены. Заканчивается кладка парапетной стены толщиной (с) и укладываются железобетонные парапетные плиты 5 на цементном растворе.

После этого устраиваются паро- 14 и теплоизоляционный 13 слои и выравнивающая стяжка 12. У парапетной стены выполняется набетонка 2 из легкого бетона высотой 300 мм от верха стяжки с уклоном 45 ⁰. Наклеиваются основные 10 и дополнительные 9 гидроизоляционные слои рулонной кровли, доводя их до низа железобетонного элемента 3. Устанавливается защитный фартук 8, изготовленный из оцинкованного кровельного железа, который заводится в вертикальный паз 4 и пристреливается дюбелями 7 вместе с гидроизоляционными слоями к парапетной стене. Зазор между защитным фартуком заделывается герметиком 6. Выполняется защитный слой 11 кровли из гравия.

Выполнение данного узла примыкания на строительстве жилых, гражданских и промышленных зданий обеспечивает необходимую надежность его работы.

Узел примыкания гидроизоляционных слоев рулонной кровли к кирпичным

парапетным стенам высотой более 500 мм
