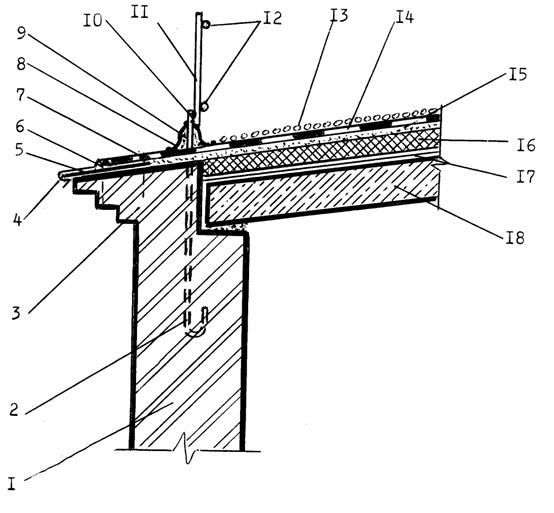

Выполнение данного узла (см. рисунок) осуществляется следующим образом.

При выполнении наружной кирпичной стены 1 на проектной отметке в нее закладываются металлические анкера 2 на высоту 150 мм от верха карниза 3. После монтажа плит покрытий 18 по ним устраиваются паро- 17 и теплоизоляционный 16 слои рулонной кровли, выравнивающая стяжка 15. К карнизной части кладки пристреливаются дюбелями 6 металлические костыли 5 с шагом 600 мм. Затем устанавливаются карнизные свесы 4 из оцинкованной кровельной стали, один край которых закрепляется за костыли, а второй пристреливается дюбелем 7 вместе с костылем к кирпичному карнизу. После этого наклеиваются гидроизоляционные слои 14 рулонной кровли, доводя их до выступа на карнизных свесах. На выпуски анкеров надеваются литые металлические элементы 8 с отверстием диаметром на 2 мм больше, чем выпусков, предварительно заделав примыкание гидроизоляционных слоев с выпусками герметизирующей мастикой УМС-50 (9) с таким расчетом, чтобы было заполнено все внутреннее пространство 8. К выпускам анкеров 10 привариваются стойки ограждения 11 диам. 18alс шагом 1200 мм и продольные стержни 12 диам. 16alпо периметру крыши. Производится заделка герметизирующей мастикой 19 УМС-50 верха и низа металлических элементов. Выполняется защитный слой 13 рулонной кровли из гравия.

Выполнение карнизного узла с ограждением крыши со стенами из кирпича на строительстве зданий обеспечивает надежную работу данного узла.

Карнизный узел кирпичных стен с ограждением крыши
