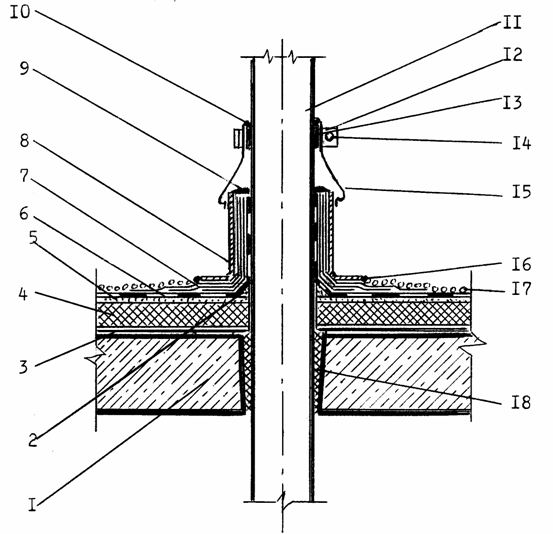

Выполнение данного узла (см. рисунок) осуществляется следующим образом.

В отверстие в кровельном покрытии 1 устанавливается металлическая труба 11 и заделывается паклей, смоченной в цементном растворе 18. Вокруг трубы производится заделка 2 из цементного раствора высотой 100 мм. Выполняются паро- 3 и теплоизоляционный 4 слои кровли. Устраивается выравнивающая стяжка 5, по которой наклеиваются основные 6 и дополнительные 7 гидроизоляционные слои, наклеивая их на трубу на высоту 300 мм от верха рулонной кровли. Затем сверху на трубу надевается металлический фланцевый элемент 8, диаметр которого больше диаметра трубы на толщину рулонной кровли (на трубе), а высота 300 мм. Металлический элемент 8 устанавливается на битумную мастику, а верх вокруг трубы заделывается герметиком 9. После этого устанавливается защитный фартук 15, выполненный из оцинкованного кровельного железа, который прижимается к трубе прижимным хомутом 12 с помощью стяжного болта 14. Между защитным фартуком и трубой укладывается уплотнительное кольцо 13 из резины. Верх защитного фартука и уплотнительного кольца промазывается герметиком 10. Производится заделка зазора между металлическим элементом и рулонной кровлей герметиком 16, устраивается защитный слой 17 кровли из гравия.

С внедрением обеспечивается надежность работы данного узла.

Узел примыкания гидроизоляционных слоев рулонной кровли к металлической трубе
