Выполнение узлов примыканий гидроизоляционных слоев рулонных кровель к металлическим трубам на строительстве жилых, общественных и промышленных зданий в Оренбургской области осуществляется в соответствии с типовыми деталями крыш.

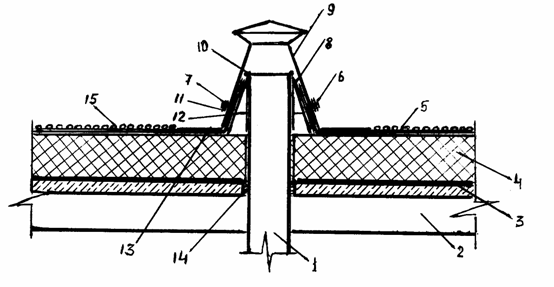

Выполнение узла примыкания (см. рисунок) производится следующим образом.

После монтажа плит покрытий 2 устанавливается металлическая труба 1. Зазор между трубой и железобетонной плитой 2 заделывается паклей 14, смоченной в горячем битуме на высоту около 50 мм.

Затем выполняются пароизоляционный 3, теплоизоляционный 4 слои и при необходимости выравнивающая стяжка. После этого на трубу надевается изготовленный из металла толщиной 2 мм элемент 8 высотой 500 мм и с уклоном боковой поверхности под углом 60 ⁰. Этот элемент закрепляется к трубе сваркой или зажимными болтами 12. После этого наклеиваются основные 5 и дополнительные 13 гидроизоляционные слои кровли с заведением их на наклонную часть металлического элемента 8. Примыкание металлического элемента к трубе промазывается герметизирующей мастикой 10.

На металлический элемент устанавливается колпак 9, изготовленный из оцинкованного железа толщиной 1 мм и с наклонными боковыми поверхностями под углом 60 ⁰. Этот колпак закрепляется зажимными винтами 6, под которые установлены шайбы 7 и уплотнительные прокладки 11. Выполняется защитный слой кровли 15 из гравия.

С внедрением данного узла примыкания улучшается качество кровельных работ.

Узел примыкания гидроизоляционных слоев рулонной кровли к металлическим трубам высотой до 1000 мм
