Выполнение узлов примыкания гидроизоляционных слоев рулонной кровли к кирпичным парапетным стенам на строительстве зданий в Оренбургской области осуществляется в соответствии с типовыми деталями.

Выполнение узла примыкания (см. рисунок) производится следующим образом.

В процессе устройства кирпичной кладки парапетной стены 1 производится укладка деревянных пробок 5 и 6 размером 200х120х65 мм, обмазанных горячим битумом. Нижняя пробка 5 с наклонной боковой гранью под углом 45 ⁰ укладывается на высоте 300 мм от выравнивающей стяжки, а верхняя пробка 6 - через один ряд кладки от нижней и с оставлением штрабы 4 глубиной 50 мм. После завершения кирпичной кладки укладывают парапетные бетонные или железобетонные плиты 7.

Затем по плитам покрытия 3 выполняются пароизоляционный и теплоизоляционные слои, а при необходимости и выравнивающая стяжка.

После этого устраивается набетонка 2 из легкого бетона на высоту 300 мм под углом 45 ⁰. По выравнивающей стяжке и по набетонке наклеиваются гидроизоляционные слои 13 с заведением их на наклонную часть пробки 5. Края гидроизоляционных слоев закрепляются к деревянной пробке 5 с помощью металлической полосы 9 и гвоздей 10.

Затем пространство между нижней и верхней пробками заполняется цементным раствором 11. К верхней пробке устанавливается защитный фартук 12 из оцинкованной стали и закрепляется к ней металлической полосой и гвоздями. Верх защитного фартука заделывается герметизирующей мастикой 8. Выполняется три слоя дополнительного водоизоляционного ковра 14 и устраивается защитный слой кровли из гравия 15.

С внедрением данного узла улучшается качество кровельных работ.

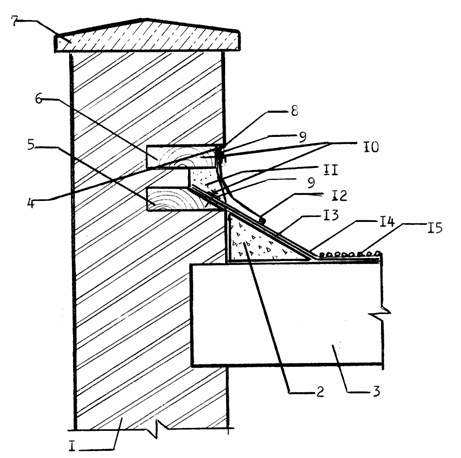

Узел примыкания гидроизоляционных слоев рулонной

кровли к кирпичным парапетным стенам
