Предлагаемая схема наведения противовыбросового оборудования (ПВО) на устье фонтанирующей скважины может быть использована и на суше при ликвидации аварий в стесненных условиях при наличии мобильного крана требуемой грузоподъемности и с требуемым вылетом стрелы.

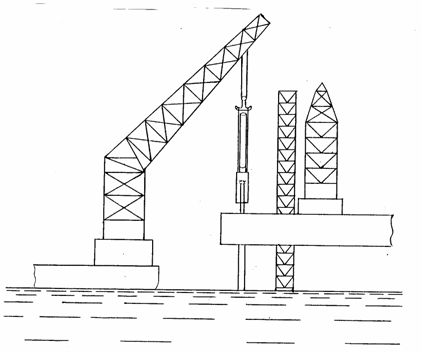

Устройство (см. рисунок) состоит из гидрокомпенсатора, узлов подвески, узла наведения и отводящей трубы.

Схема наведения противовыбросового оборудования осуществляется следующим образом.

Комплект смонтированного вне зоны фонтана оборудования навешивается в стороне от скважины. Путем маневрирования плавкрана собранный комплект оборудования наводится на устье скважины и с помощью талевой системы опускается вниз. После чего концы канатов узла наведения пропускаются через отверстия в устьевом фланце и закрепляются на нем. Затем включением пневмогидроаккумулятора подается давление в гидроцилиндры и создается натяжение в талевой системе гидрополиспаста и системе наведения.

В дальнейшем, при опускании крюка, появляющаяся слабина выбирается полиспастом за счет выдвижения штоков из гидроцилиндров с усилием, соответствующим давлению в пневмогидроаккумуляторе.

Наведение сборки ПВО осуществляется за счет направляющих канатов узла наведения.

Компенсация волновой качки и выборки канатов осуществляется за счет хода штоков гидроцилиндров.

При касании нижнего фланца сборки ПВО устьевого фланца образуется слабина в канатах узла подвески, вследствие чего срабатывают пружины (гидроцилиндры) этого узла, освобождая кулачки и отцепляя стропы.

Устойчивость наведенной на устье скважины сборки ПВО до закрепления фланцевого соединения шпильками обеспечивается за счет натяжения канатов наведения и страховочных ветвей стропов.

При необходимости весь комплект посаженного на устье оборудования, до его закрепления, может быть приподнят плавкраном с помощью страховочных ветвей стропов.

Способ наведения противовыбросового оборудования

и устройство для его осуществления
