Приспособление применяется совместно с вспомогательным средством, предназначенным для крепления измерительной плиты.

Для измерения межосевого расстояния у механизмов центральной передачи разработано и изготовлено приспособление (см. рисунок), порядок работы с которым следующий.

После сборки втулки подшипника 1 и регулировки предварительного натяга подшипников следует, с целью ориентировки ввернуть в два противоположные отверстия по одной шпильке М12. Надеть на последние регулировочные пластины 2, предназначенные для регулировки межосевого расстояния ведущей конической шестерни 3, так, чтобы наиболее толстыми были две крайние пластинки.

Втулку подшипника, предварительно собранную с ВКШ, завести в картер редуктора 4, обращая внимание на правильное положение маслопропускного отверстия 5 и застопорить ее двумя противолежащими болтами 6 с шестигранной головкой и пружинными шайбами 7, затягивая временно болты моментом 69-78 Нм.

По измерительному щупу 8 принадлежности А приспособления установить для теоретического межосевого расстояния (равного В=93,00 мм) размер В=83,00 мм с установкой индикатора 9 на нуль.

К фланцу 10 картера редуктора прикрепить вспомогательное средство 11, предназначенное для крепления измерительной плиты 12 и прижать с помощью последнего индикатор к торцевой поверхности ВКШ.

Приспособление после его настройки на размер В=83,00 мм следует завести в картер редуктора 4 и произвести измерение отклонения от межосевого расстояния. Проверить совпадение результата измерения с отклонением от межосевого расстояния, указанного в конце ВКШ.

При совпадении величин регулировка считается удовлетворительной, а при несовпадении их отклонение от межосевого расстояния следует отрегулировать переборкой набора регулировочных пластинок. Точность регулировки должна находиться в пределах±0,025 мм.

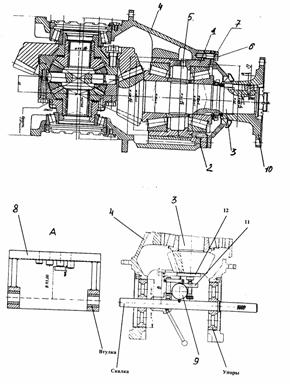

Приспособление для измерения межосевого расстояния
